GB15856.4-2002六角法兰面自钻自攻螺钉

单位：mm

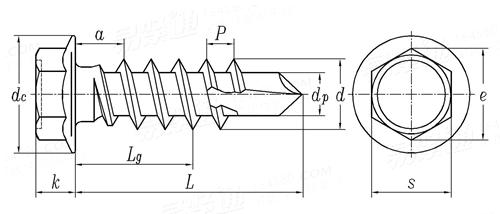

螺纹规格		ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
d
P	螺距	1.1	1.3	1.4	1.6	1.8	1.8
a	最大值	1.1	1.3	1.4	1.6	1.8	1.8
dc	最大值	6.3	8.3	8.8	10.5	11	13.5
	最小值	5.8	7.6	8.1	9.8	10	12.2
s	最大值=公称	4	5.5	7	8	8	10
	最小值	3.82	5.32	6.78	7.78	7.78	9.78
e	最小值	4.28	5.96	7.59	8.71	8.71	10.95
k	最大值=公称	2.8	3.4	4.1	4.3	5.4	5.9
	最小值	2.5	3	3.6	3.8	4.8	5.3

B:产品标准： GB15856.4-2002 ;
C:产品材料等级：碳钢分为4.8级,304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
D:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
E:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
F：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
