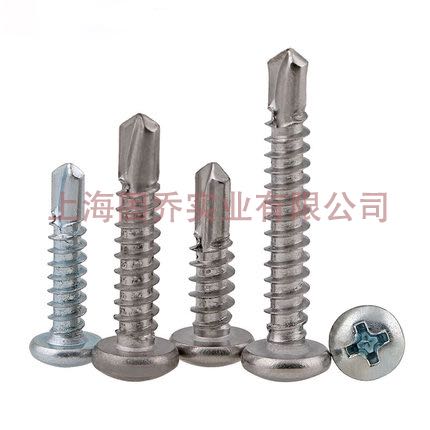

JIS/B1124-2003十字槽盘头钻尾自攻钉

单位：mm

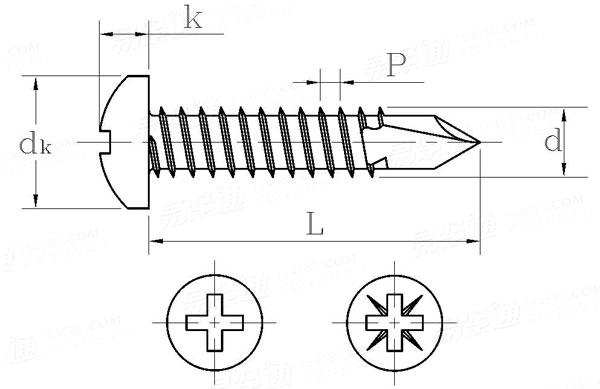

螺纹规格		ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
d
P	螺距	1.1	1.3	1.4	1.6	1.8	1.8
dk	最大值	5.6	7	8	9.5	11	12
	最小值	5.3	6.64	7.64	9.14	10.57	11.57
k	最大值	2.4	2.6	3.1	3.7	4	4.6
	最小值	2.15	2.35	2.8	3.4	3.7	4.3
槽号		1	2	2	2	3	3
钻削范围（板厚）	≥	0.7	0.7	1.75	1.75	1.75	2
	≤	1.9	2.25	3	4.4	5.25	6

B:产品标准：JIS/B1124-2003 ;
C:产品材料等级：碳钢分为4.8级,304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
D:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
E:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
F：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
