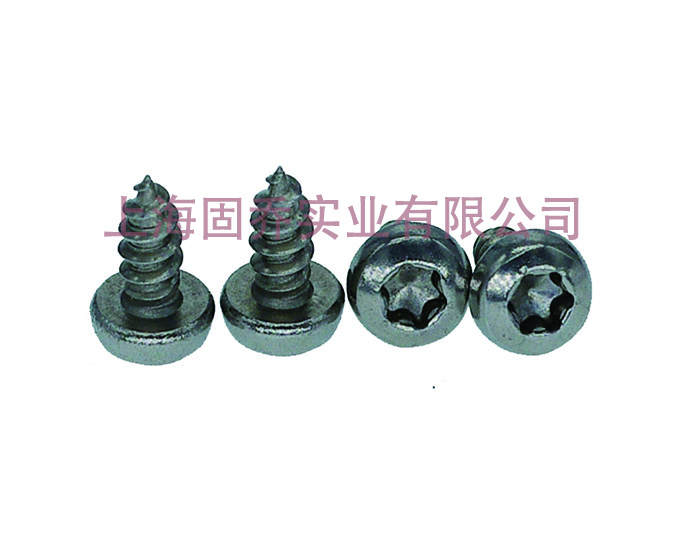

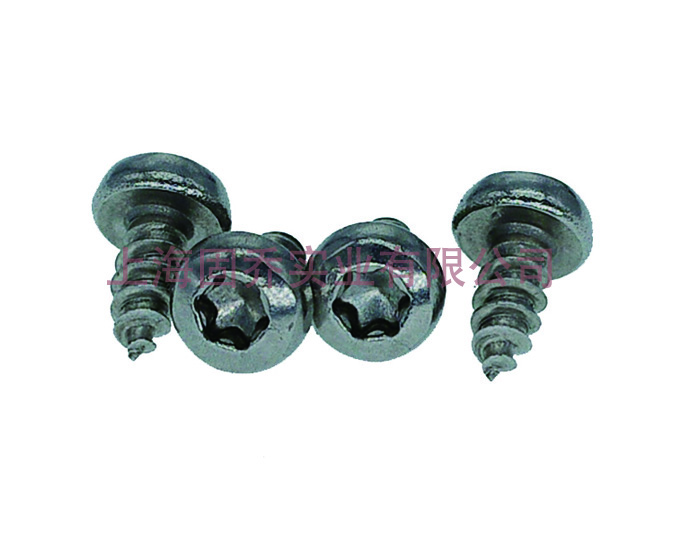

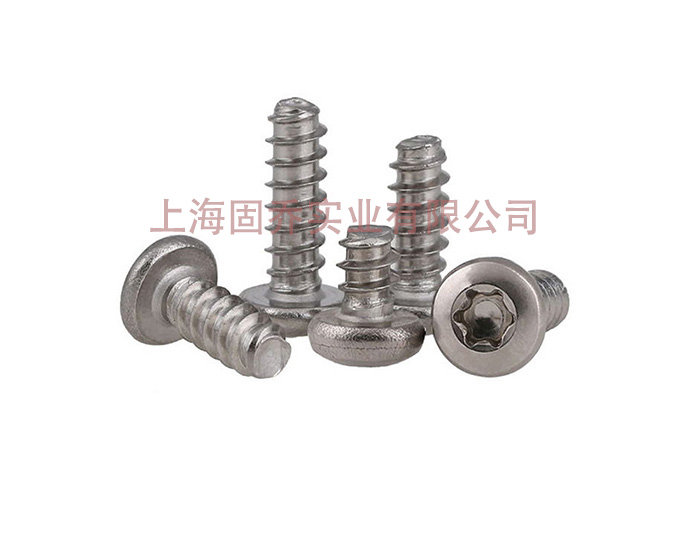

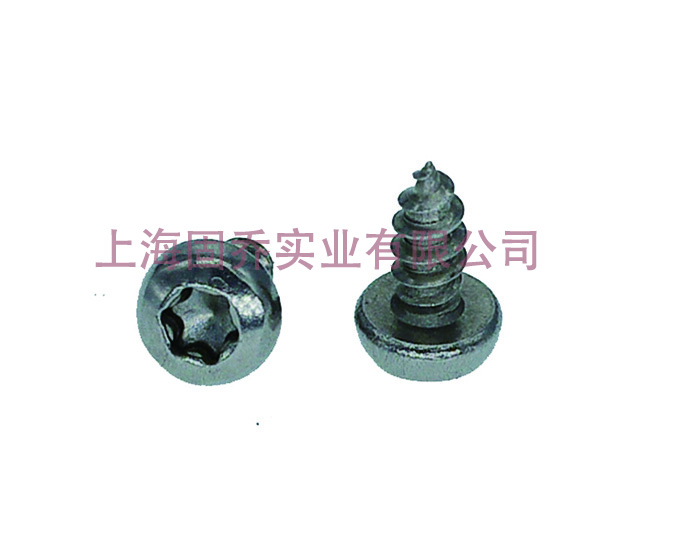

GB2670.1-2017梅花盘头自攻螺钉

单位：mm

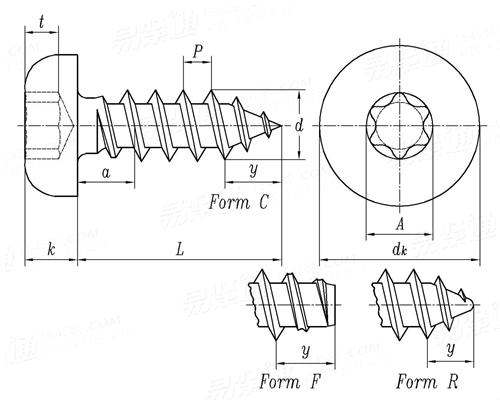

螺纹规格			ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
d
P	螺距		1.1	1.3	1.4	1.6	1.8	1.8
a			1.1	1.3	1.4	1.6	1.8	1.8
dk	最大值=公称		5.6	7	8	9.5	11	12
	最小值		5.3	6.64	7.64	9.14	10.57	11.57
k	最大值=公称		2.4	2.6	3.1	3.7	4	4.6
	最小值		2.15	2.35	2.8	3.4	3.7	4.3
y	参考值	C型	2.6	3.2	3.7	4.3	5	6
		F型	2.1	2.5	2.8	3.2	3.6	3.6
		R型	/	2.7	3.2	3.6	4.3	5
槽号			10	15	20	25	25	30
A	参考值		2.8	3.35	3.95	4.5	4.5	5.6
t	最大值		1.27	1.4	1.8	2.03	2.03	2.42
	最小值		1.01	1.14	1.42	1.65	1.65	2.02

B:产品标准：GB2670.1 ;
C:产品材料等级：碳钢分为4.8级,304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
D:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
E:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
F：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
