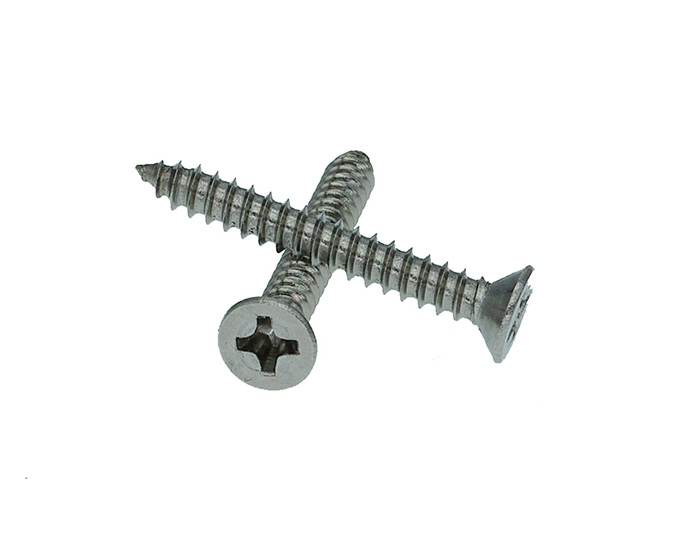

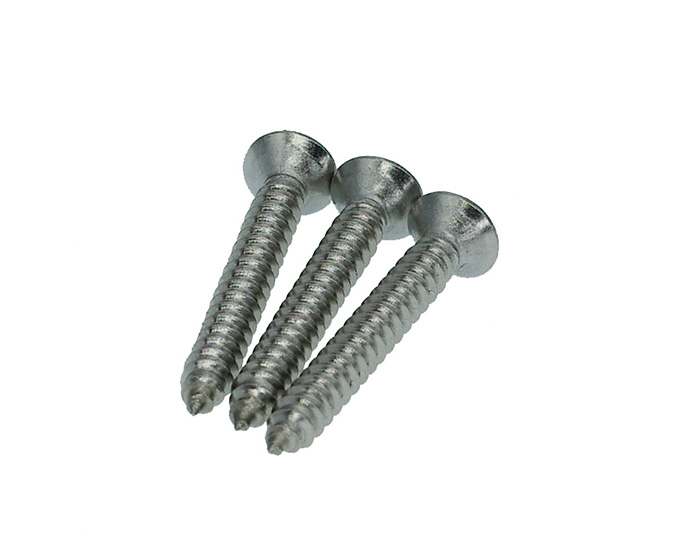

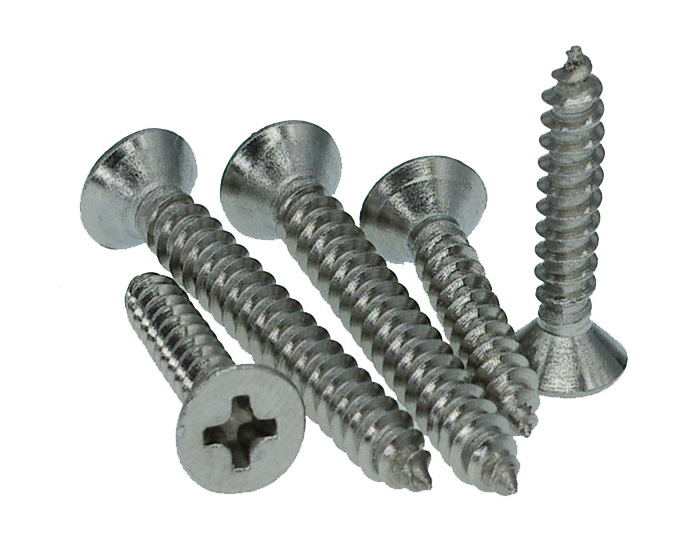

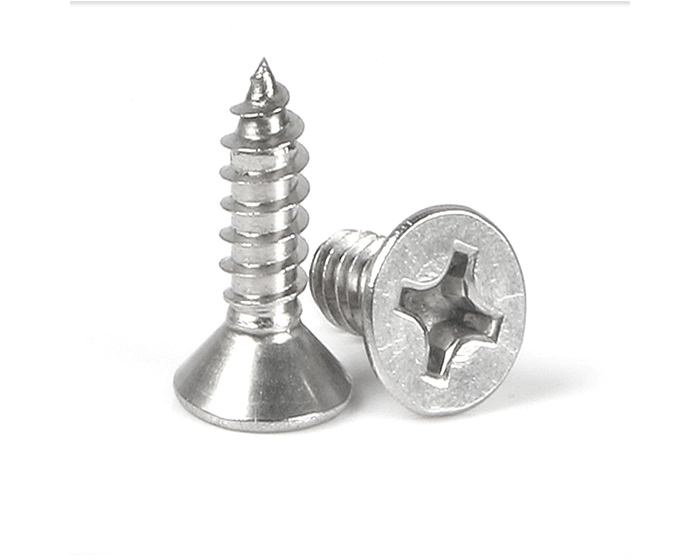

GB846-2017十字槽沉头自攻钉

单位：mm

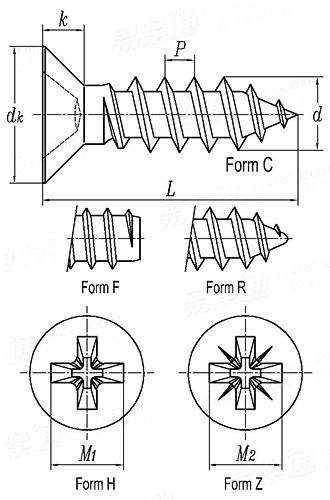

螺纹规格		ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
d
P	螺距	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
dk	最大值	3.8	5.5	7.3	8.4	9.3	10.3	11.3	15.8	18.3
	最小值	3.5	5.2	6.9	8	8.9	9.9	10.9	15.4	17.8
k	最大值	1.1	1.7	2.35	2.6	2.8	3	3.15	4.65	5.25
槽号		0	1	2	2	2	3	3	4	4
M1		1.9	3.2	4.4	4.6	5.2	6.6	6.8	8.9	10
M2		2	3	4.1	4.4	4.9	6.3	6.6	8.8	9.8

B:产品标准：GB846 ;
C:产品材料等级：碳钢分为4.8级,304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
D:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
E:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
F：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
