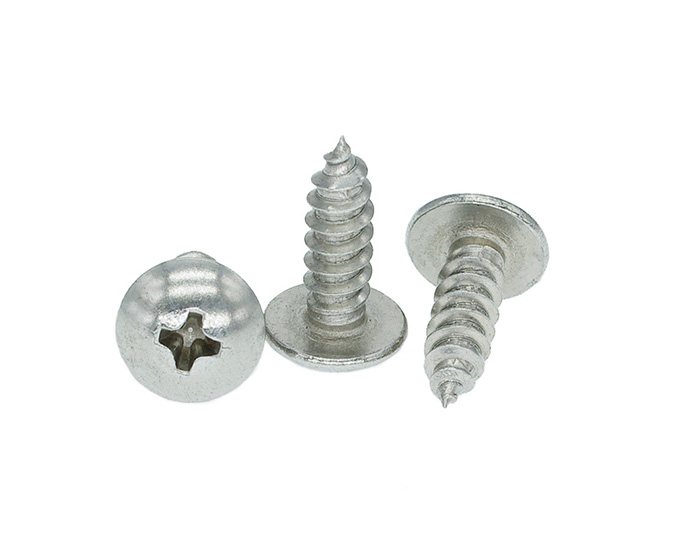

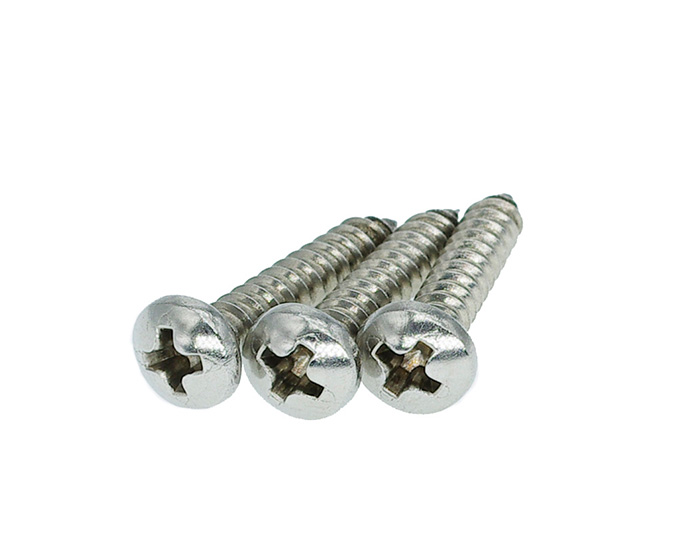

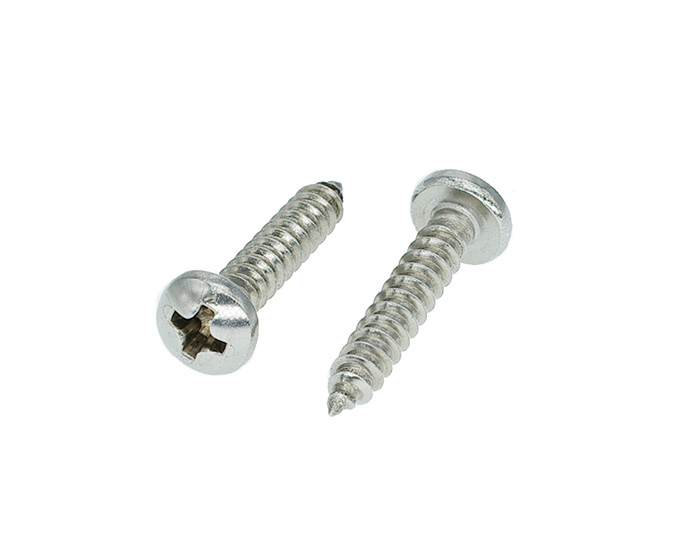

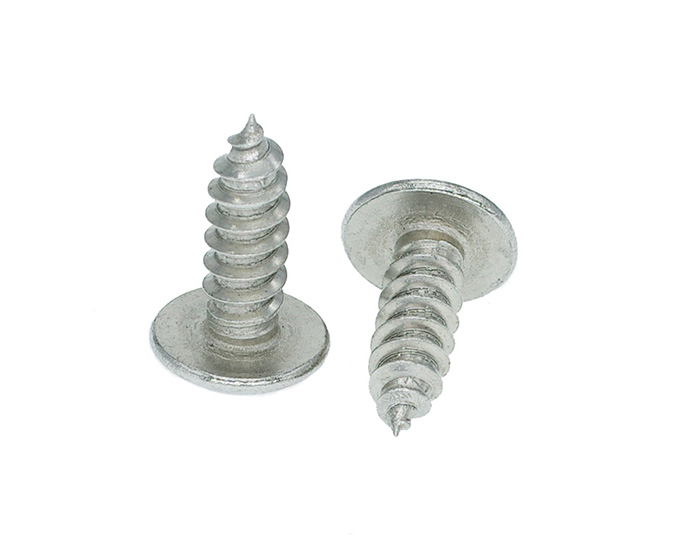

GB845-2017十字槽盘头自攻螺钉

单位：mm

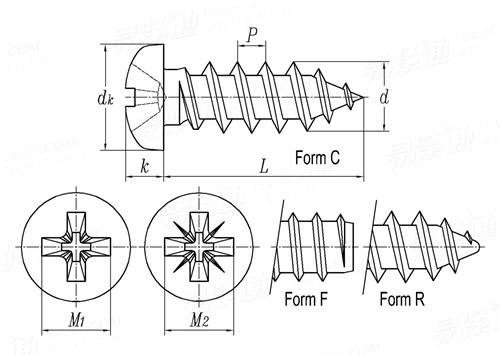

螺纹规格		ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
d
P	螺距	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
dk	最大值	4	5.6	7	8	9.5	11	12	16	20
	最小值	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k	最大值	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
	最小值	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
槽号		0	1	2	2	2	3	3	4	4
M1		1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
M2		2	3	4	4.4	4.8	6.2	6.8	8.9	10.1

B:产品标准：GB845 ;
C:产品材料等级：碳钢分为4.8级,304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；

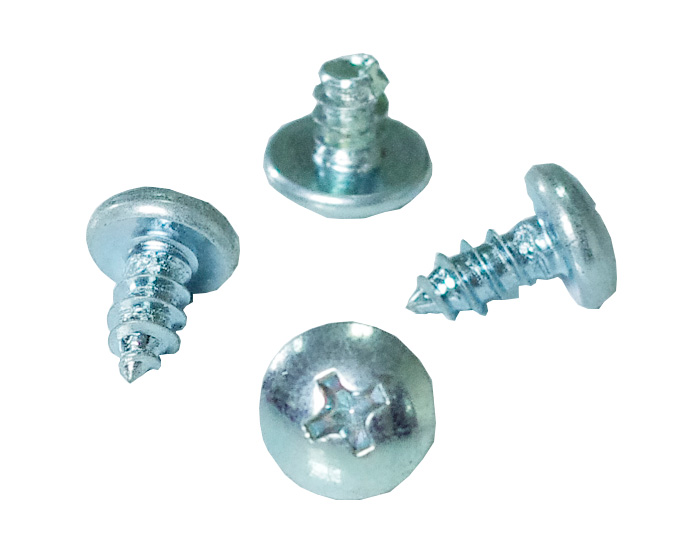

D:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
E:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
F：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
