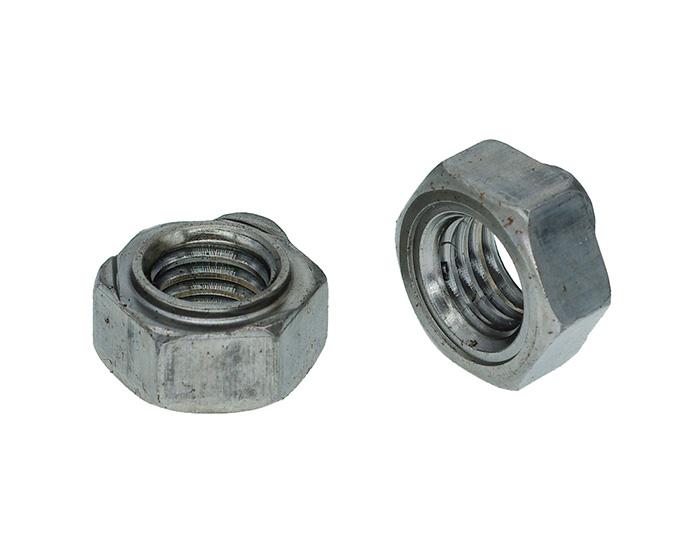

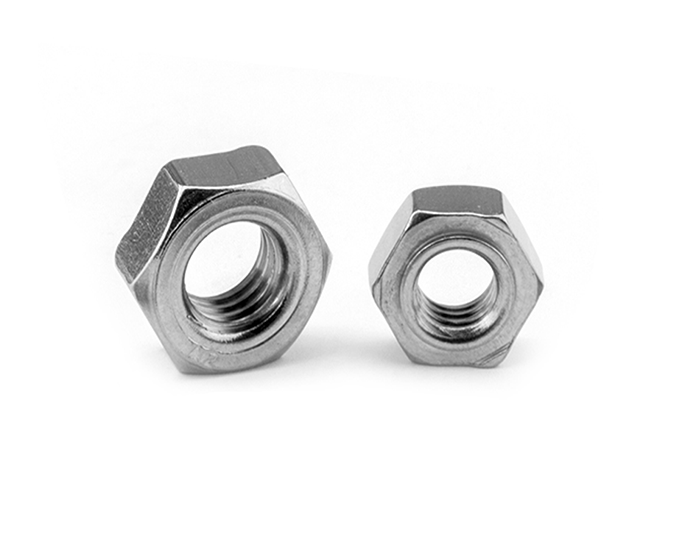

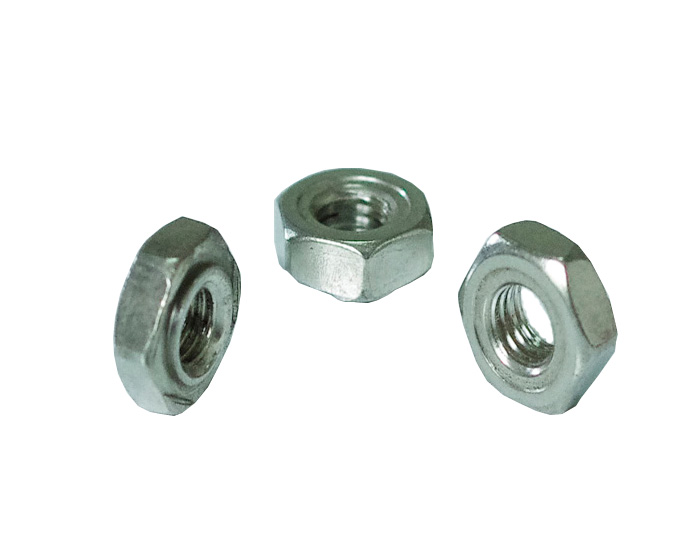

DIN929/Q370六角焊接螺母

单位：mm

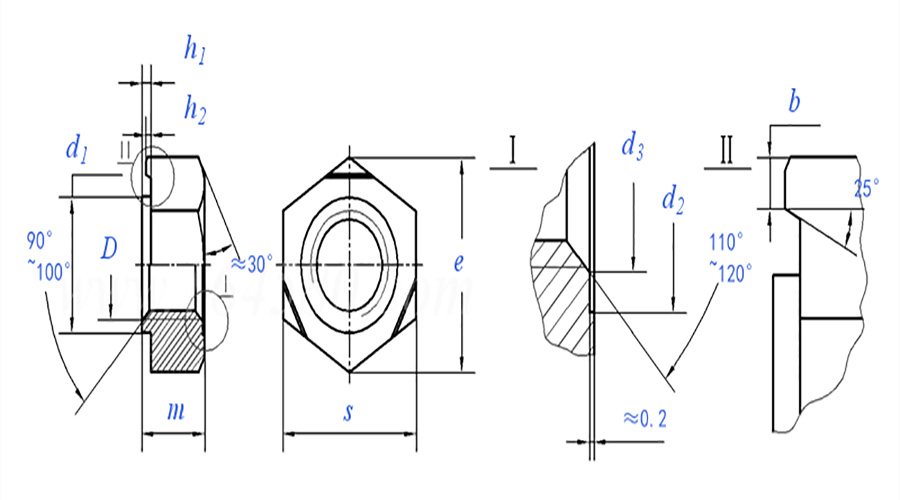

螺纹规格			M3	M4	M5	M6	M8	M10	7/16	7/16	M12	(M14)	M16
D									UNF-2B ①	UNF-2B ①
P	螺距	粗牙	0.5	0.7	0.8	1	1.25	1.5	/	/	1.75	2	2
		细牙1	/	/	/	/	1	1.25	/	/	1.25	1.5	1.5
		细牙2	/	/	/	/	/	1	20*	20*	1.5	/	/
b	公称		0.8	0.8	0.8	0.9	1	1.25	1.25	1.25	1.25	1.5	1.5
	最大值		1	1	1	1.12	1.25	1.55	1.55	1.55	1.55	1.9	1.9
	最小值		0.6	0.6	0.6	0.68	0.75	0.95	0.95	0.95	0.95	1.1	1.1
d1	公称		4.5	6	7	8	10.5	12.5	12.5	13.5	14.8	16.8	18.8
	最大值		4.47	5.97	6.96	7.96	10.45	12.45	12.45	13.45	14.75	16.75	18.735
	最小值		4.395	5.895	6.87	7.87	10.34	12.34	12.34	13.34	14.64	16.64	18.605
d2	最小值=公称		4.5	6	7	8	10.5	12.5	13.5	13.5	14.8	16.8	18.8
	最大值		4.68	6.18	7.22	8.22	10.77	12.77	13.77	13.77	15.07	17.07	19.13
d3	最大值		3.15	4.2	5.25	6.3	8.4	10.5	11.7	11.7	12.6	14.7	16.8
e	最小值		8.15	9.83	10.95	12.02	15.38	18.74	18.74	20.91	20.91	24.27	26.51
h1	最大值		0.55	0.65	0.7	0.75	0.9	1.15	1.15	1.4	1.4	1.8	1.8
	最小值		0.45	0.55	0.6	0.6	0.75	0.95	0.95	1.2	1.2	1.6	1.6
h2	最大值		0.25	0.35	0.4	0.4	0.5	0.65	0.65	0.8	0.8	1	1
	最小值		0.15	0.25	0.3	0.3	0.35	0.5	0.45	0.6	0.6	0.8	0.8
m	最大值		3	3.5	4	5	6.5	8	10	10	10	11	13
	最小值		2.75	3.2	3.7	4.7	6.14	7.64	9.64	9.64	9.64	10.57	12.57
s	最大值		7.5	9	10	11	14	17	17	19	19	22	24
	最小值		7.28	8.78	9.78	10.73	13.73	16.73	16.73	18.67	18.67	21.67	23.67
千件重(钢制)≈kg			0.78	1.13	1.73	2.5	5.27	9.58	12	14	13.7	21.3	28.5
保证载荷(N)	粗牙		3800	6800	11000	15500	28300	44800	/	/	65300	89700	123000
	细牙1		/	/	/	/	30200	47800	/	/	68200	97500	132000
	细牙2		/	/	/	/	/	50200	53600	53600	72100	/	/

A:产品标准：DIN929;
B:产品材料等级：碳钢分为4级,6级,8级，10级，304,不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
C:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
D:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
E：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
