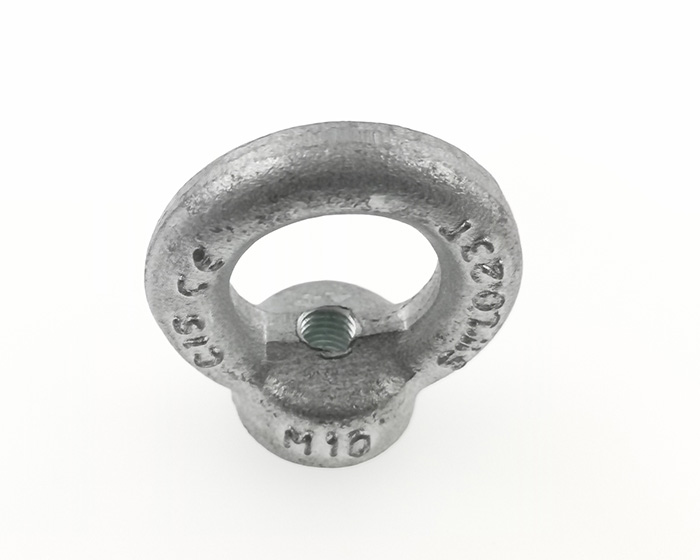

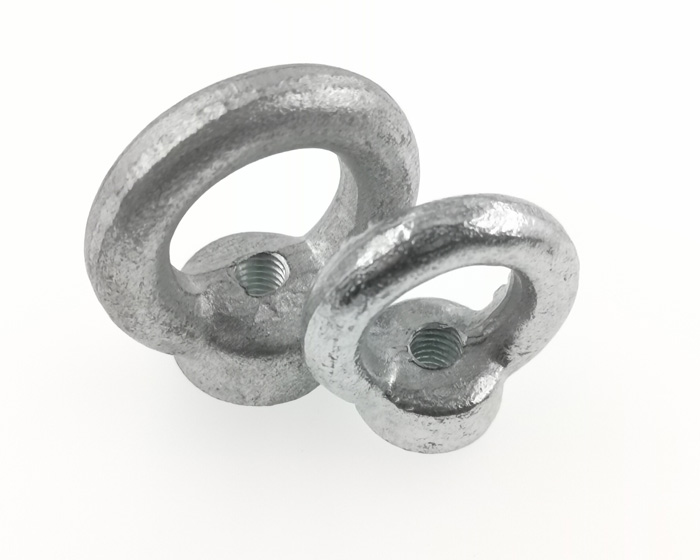

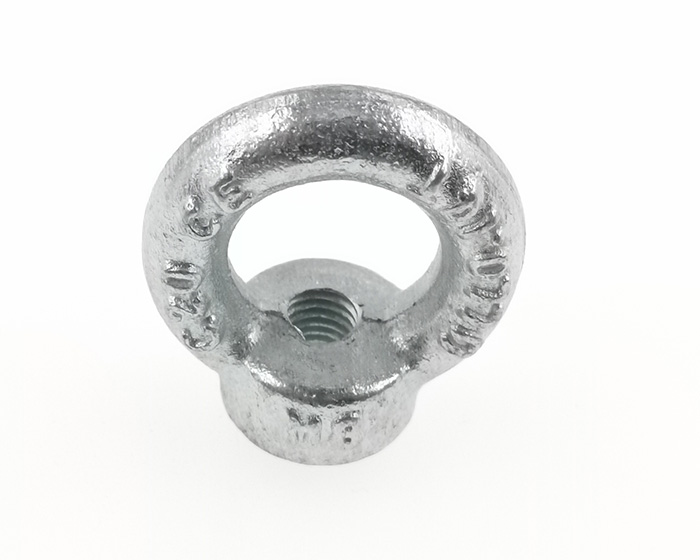

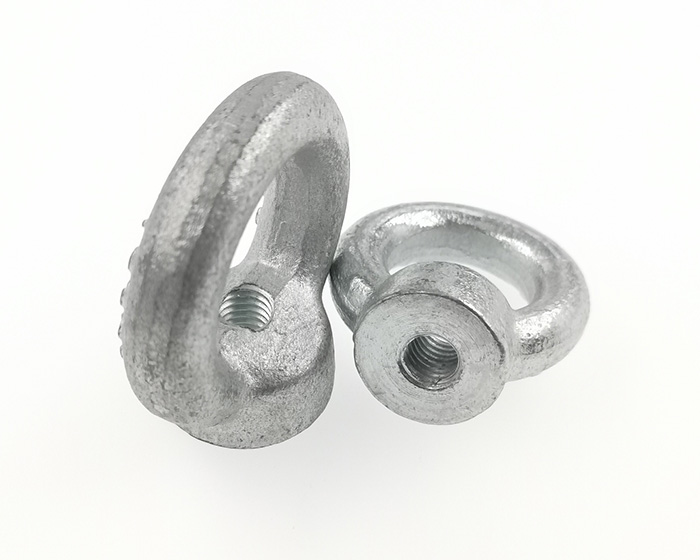

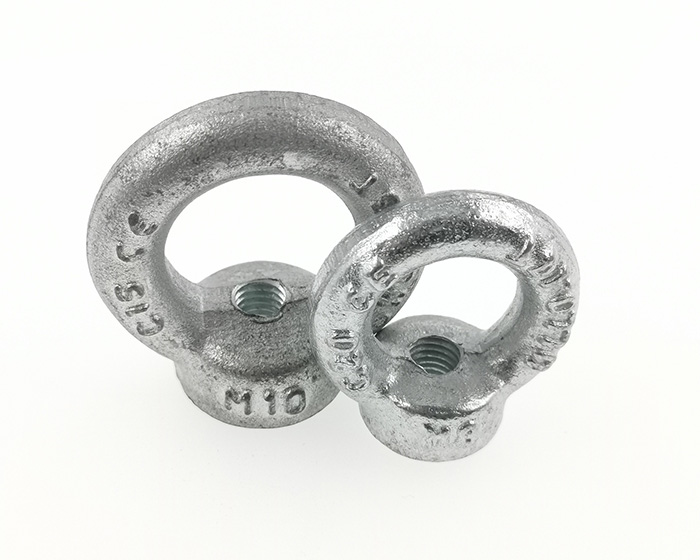

DIN582 -2018 吊环螺母

单位：mm

螺纹尺寸		M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33
d
dk	公称	20	20	25	30	35	35	40	40	50	50	65	65	75
	最小值	19.5	19.5	24.5	29.5	34.5	34.5	39.5	39.5	49.4	49.4	64.3	64.3	74.3
	最大值	20.9	20.9	25.9	30.9	36.1	36.1	41.1	41.1	51.2	51.2	66.3	66.3	76.5
d2	公称	36	36	45	54	63	63	72	72	90	90	108	108	126
	最小值	35.5	35.5	44.5	53.5	62.5	62.5	71.5	71.5	89.4	89.4	107.3	107.3	125.2
	最大值	37.1	37.1	46.1	55.1	64.1	64.1	73.1	73.1	91.2	91.2	109.5	109.5	127.7
d1	公称	20	20	25	30	35	35	40	40	50	50	60	60	70
	最小值	19.1	19.1	24.1	29.1	33.9	33.9	38.9	38.9	48.8	48.8	58.7	58.7	68.5
	最大值	20.5	20.5	25.5	30.5	35.5	35.5	40.5	40.5	50.6	50.6	60.7	60.7	70.7
k	公称	8.5	8.5	10	11	13	13	16	16	20	20	25	25	30
	最小值	8	8	9.5	10.5	12.5	12.5	15.5	15.5	19.5	19.5	24.4	24.4	29.3
	最大值	9.4	9.4	10.9	11.9	13.9	13.9	16.9	16.9	21.1	21.1	26.2	26.2	31.3
h	公称	36	36	45	53	62	62	71	71	90	90	109	109	128
	最小值	35.5	35.5	44.5	52.5	61.5	61.5	70.5	70.5	89.4	89.4	108.3	108.3	127.2
	最大值	37.1	37.1	46.1	54.1	63.1	63.1	72.1	72.1	91.2	91.2	110.5	110.5	129.7
d0	公称	8	8	10	12	14	14	16	16	20	20	24	24	28
	最小值	7.5	7.5	9.5	11.5	13.5	13.5	15.5	15.5	19.5	19.5	23.4	23.4	27.3
	最大值	8.9	8.9	10.9	12.9	14.9	14.9	16.9	16.9	21.1	21.1	25.2	25.2	29.3
d3	公称	10	10	12	14	16	16	19	19	24	24	28	28	32
	最小值	9.5	9.5	11.5	13.5	15.5	15.5	18.5	18.5	23.5	23.5	27.4	27.4	31.3
	最大值	10.9	10.9	12.9	14.9	16.9	16.9	19.9	19.9	25.1	25.1	29.2	29.2	33.3
单重(钢制)≈kg		0.05	0.05	0.09	0.16	0.24	0.24	0.37	0.36	0.73	0.72	1.34	1.32	2.11
螺纹尺寸		M36	M39	M42	M45	M48	M52	M56	M60	M64	M72×6	M80×6	M100×6
d
dk	公称	75	85	85	100	100	110	110	120	120	150	170	190
	最小值	74.3	84.3	84.3	99.2	99.2	108.9	108.9	118.9	118.9	148.8	168.5	188.5
	最大值	76.5	86.5	86.5	101.7	101.7	112.1	112.1	122.1	122.1	152.4	173	193
d2	公称	126	144	144	166	166	184	184	206	206	260	296	330
	最小值	125.2	143.2	143.2	164.9	164.9	182.8	182.8	204.8	204.8	258.5	294.3	328.3
	最大值	127.7	145.7	145.7	168.1	168.1	186.4	186.4	208.4	208.4	263	299.3	333.3
d1	公称	70	80	80	90	90	100	100	110	110	140	160	180
	最小值	68.5	78.5	78.5	88.3	88.3	98.1	98.1	107.9	107.9	137.6	157.3	177
	最大值	70.7	80.7	80.7	90.8	90.8	100.9	100.9	111.1	111.1	141.2	161.3	181.5
k	公称	30	35	35	40	40	45	45	50	50	60	70	80
	最小值	29.3	34.3	34.3	39.2	39.2	44.1	44.1	49.1	49.1	58.9	68.8	78.8
	最大值	31.3	36.5	36.5	41.7	41.7	46.9	46.9	51.9	51.9	62.1	72.4	82.4
h	公称	128	147	147	168	168	187	187	208	208	260	298	330
	最小值	127.2	146.2	146.2	166.9	166.9	185.8	185.8	206.8	206.8	258.5	296.3	328.3
	最大值	129.7	148.7	148.7	170.1	170.1	189.4	189.4	210.4	210.4	263	301.3	333.3
d0	公称	28	32	32	38	38	42	42	48	48	60	68	75
	最小值	27.3	31.3	31.3	37.2	37.2	41.1	41.1	47.1	47.1	58.9	66.8	73.8
	最大值	29.3	33.3	33.3	39.7	39.7	43.9	43.9	49.9	49.9	62.1	70.4	77.4
d3	公称	32	38	38	46	46	50	50	58	58	72	80	88
	最小值	31.3	37.3	37.3	45.2	45.2	49.1	49.1	57.1	57.1	70.9	78.8	86.8
	最大值	33.3	39.5	39.5	47.7	47.7	51.9	51.9	59.9	59.9	74.1	82.4	90.4
单重(钢制)≈kg		2.08	3.15	3.11	5.08	5.02	6.79	6.69	9.43	9.3	18.5	27.3	36.4

A:产品标准：DIN582;
B:产品材料等级：碳钢分为4级,6级,8级，10级，304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
C:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
D:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
E：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
