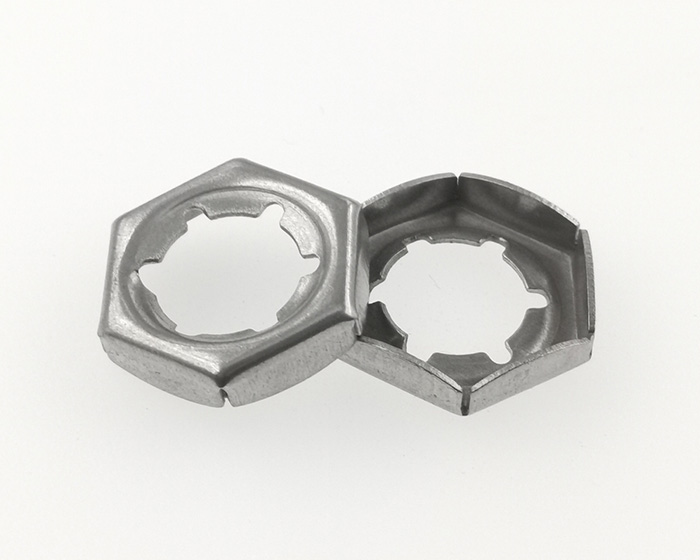

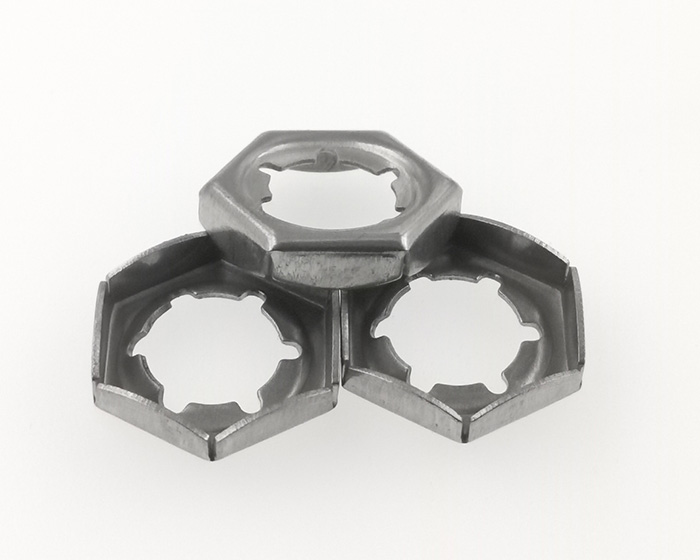

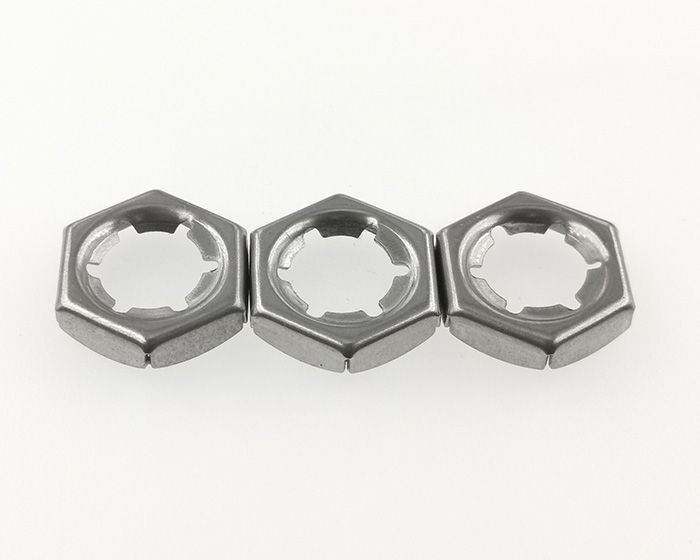

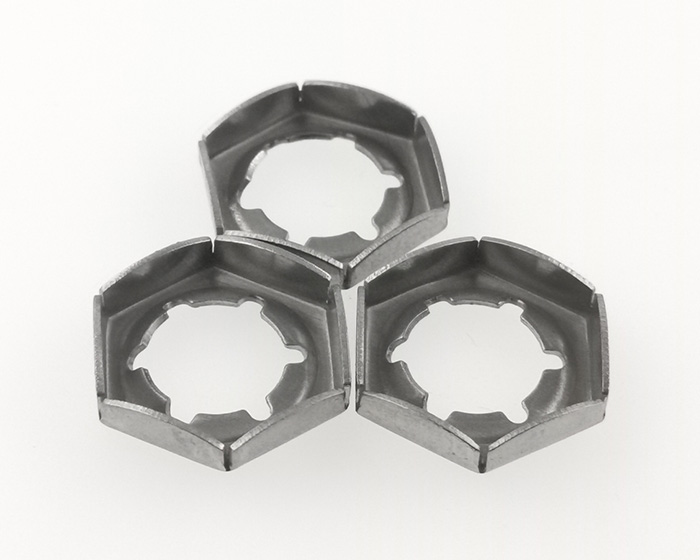

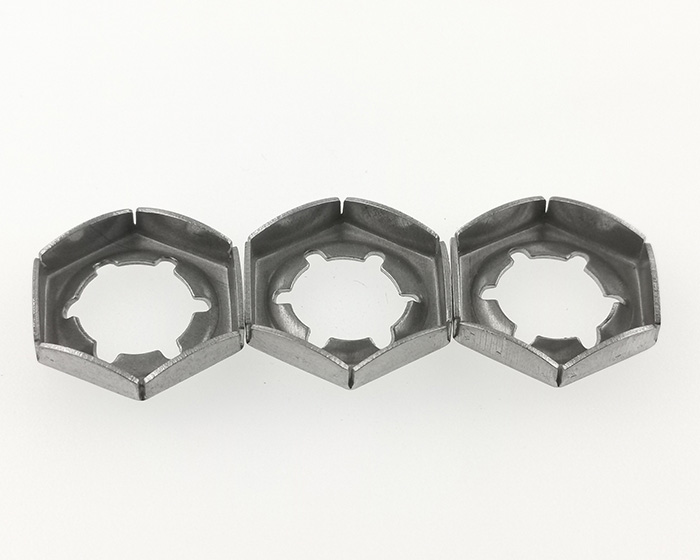

DIN7967 -1970 扣紧螺母

单位：mm

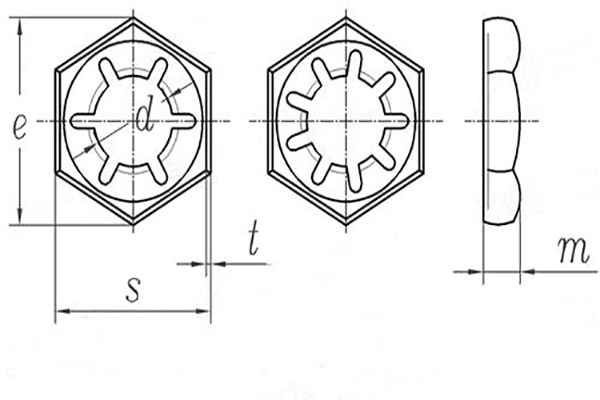

螺纹规格		M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22
d
P	系列1	0.7	0.8	1	1	1	1.25	1.5	1.5	1.5	1.5	1.5
	系列2	-	-	-	1	1.25	1.5	1.5	1.5	2	2	2
	系列3	-	-	-	-	1	1.25	-	-	1.5	1.5	1.5
d	系列1	3.5	4.5	5.3	6.9	8.6	10.4	12	14.1	15.5	17.6	19.6
	系列2	-	-	-	7.1	9	10.7	12.7	14.8	16.2	18.3	20.3
	系列3	-	-	-	-	9.3	11	-	-	16.8	18.8	20.8
e	≈	8.1	9.2	11.5	15	19.6	21.9	25.4	27.7	31.2	34.6	36.9
m		2.5	2.5	3	3.5	4	4.5	5	5	5.5	6	6
s	最大值	7	8	10	13	17	19	22	24	27	30	32
	最小值	6.78	7.78	9.78	12.73	16.73	18.67	21.67	23.67	26.67	29.67	31.61
t	系列1	0.3	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8
	系列2	-	-	-	0.4	0.5	0.6	0.6	0.7	0.7	0.8	0.8
	系列3	-	-	-	-	0.5	0.6	-	-	0.7	0.7	0.7
千件重kg	系列1	0.17	0.28	0.4	0.9	1.4	1.9	2.5	3.4	4.1	5.8	6.4
	系列2	-	-	-	0.7	1.4	1.9	2.5	3.4	4.1	5.8	6.4
	系列3	-	-	-	-	1.4	1.9	-	-	4.1	5.1	5.6
螺纹规格		M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
d
P	系列1	1.5	2	2	2	3	3	3	3	3	3
	系列2	2	2	2	2	3	3	3	3	3	3
	系列3	1.5	-	-	-	-	-	-	-	-	-
d	系列1	21	24.2	26.6	29.8	32.2	35.2	37.6	40.9	43.9	48.2
	系列2	22.5	25.5	28.5	31.5	33.6	36.6	39.8	42.8	45.8	49.8
	系列3	22.8	-	-	-	-	-	-	-	-	-
e	≈	41.6	47.3	53.1	57.7	63.5	69.3	75	80.8	86.5	92.4
m		7	7	8	8	9	9	11	12	14	16
s	最大值	36	41	46	50	55	60	65	70	75	80
	最小值	35.61	40.61	45.61	49.61	54.54	59.54	64.54	69.54	74.54	79.54
t	系列1	0.9	1	1.1	1.2	1.3	1.3	1.4	1.5	1.6	1.7
	系列2	0.9	1	1	1	1.3	1.3	1.4	1.5	1.5	1.5
	系列3	0.7	-	-	-	-	-	-	-	-	-
千件重kg	系列1	9.5	13	17.5	22	29	32	45	64	80	95
	系列2	9.5	13	16	18.5	29	32	45	64	75	80
	系列3	7.4	-	-	-	-	-	-	-	-	-

A:产品标准：DIN7967;
B:产品材料等级：碳钢分为4级,6级,8级，10级，304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
C:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
D:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
E：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
