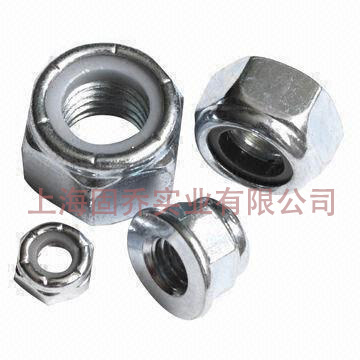

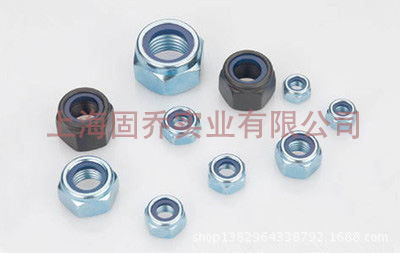

DIN982-1987 非金属嵌件锁紧厚螺母

单位：mm

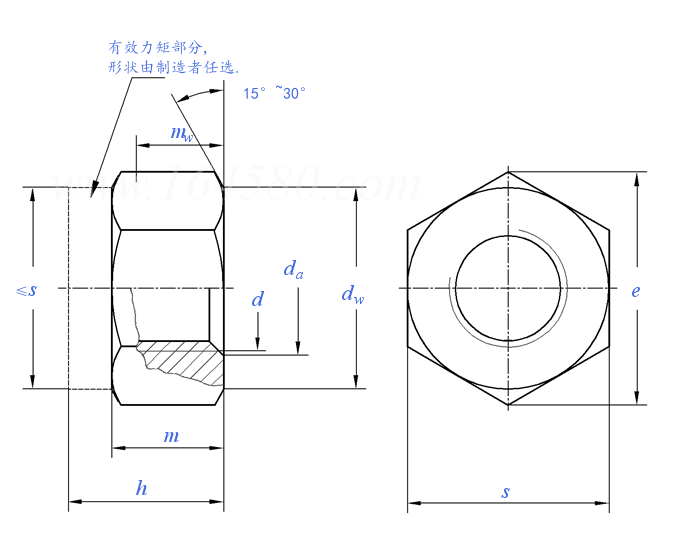

螺纹规格			M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24
d
P	螺距	粗牙	0.8	1	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
		细牙	/	/	/	1	1	1.5	1.5	1.5	2	2	2	2
		细牙	/	/	/	/	1.25	1.25	/	/	1.5	1.5	1.5	/
da	最小值		5	6	7	8	10	12	14	16	18	20	22	24
	最大值		5.75	6.75	7.75	8.75	10.8	13	15.1	17.3	19.5	21.6	23.7	25.9
dw	最小值		6.9	8.9	9.6	11.6	15.6	17.4	20.5	22.5	24.9	27.7	29.5	33.2
e	最小值		8.79	11.05	12.12	14.38	18.9	21.1	24.49	26.75	29.56	32.95	35.03	39.55
h	最大值=公称		6.3	8	8.5	9.5	11.5	14	16	18	20	22	25	28
	最小值		6	7.7	8.2	9.14	11.14	13.64	15.3	17.3	19.16	20.7	23.7	26.7
m	最小值		4.4	4.9	6.14	6.44	8.04	10.37	12.1	14.1	15.1	16.9	18.1	20.2
mw	最小值		3.52	3.92	4.91	5.15	6.43	8.3	9.68	11.28	12.08	13.52	14.48	16.16
s	最大值=公称		8	10	11	13	17	19	22	24	27	30	32	36
	最小值		7.78	9.78	10.73	12.73	16.73	18.67	21.67	23.67	26.16	29.16	31	35
千件重(钢制)≈kg			1.4	3.1	3.2	6	11.7	16.6	21	37.8	51.6	68	86	127

A:产品标准：DIN982;
B:产品材料等级：碳钢分为4级,6级,8级，10级，304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
C:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
D:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
E：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
