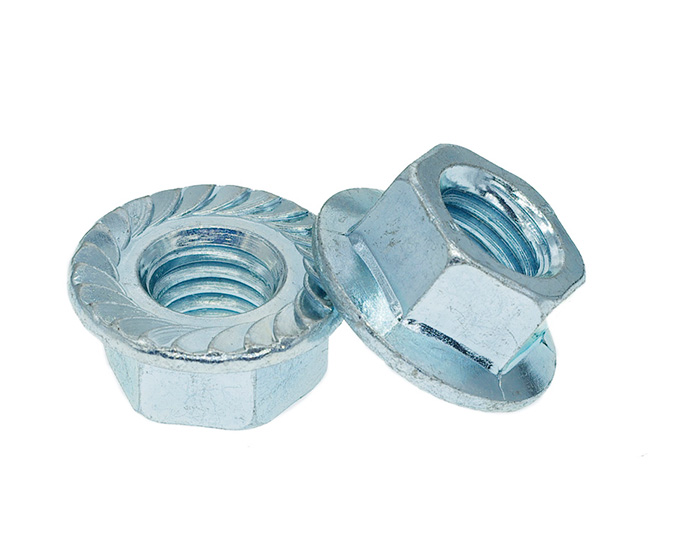

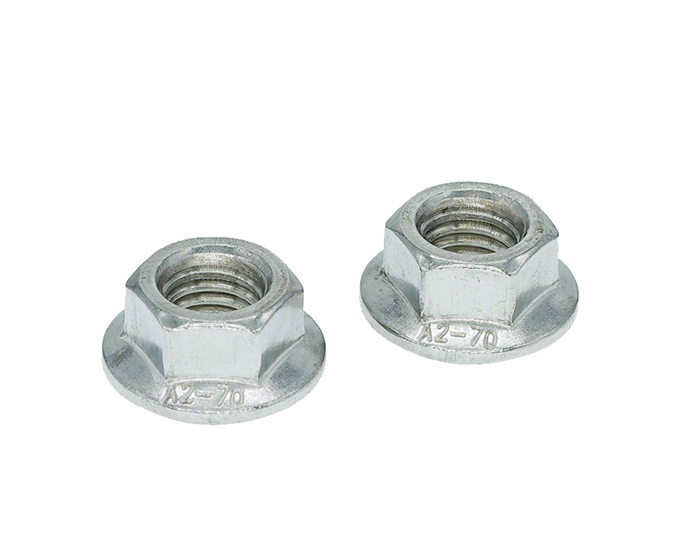

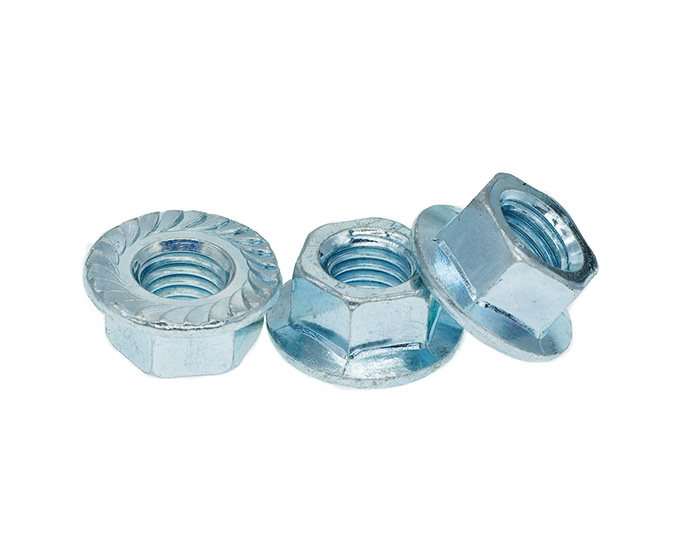

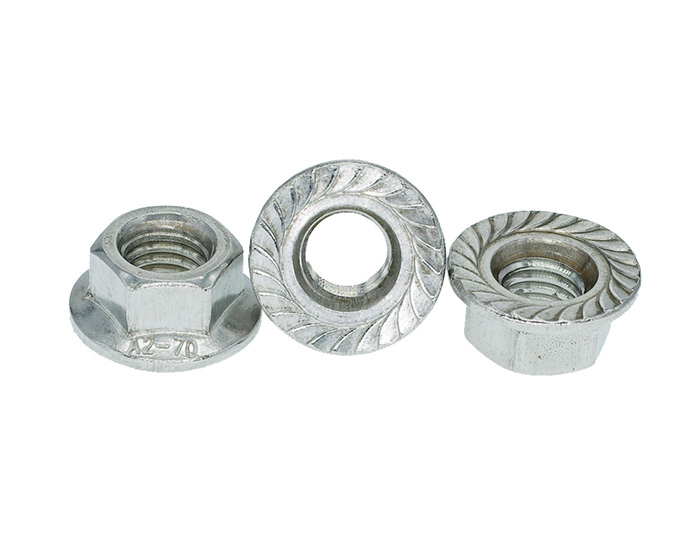

DIN6923-1983六角法兰螺母

单位：mm

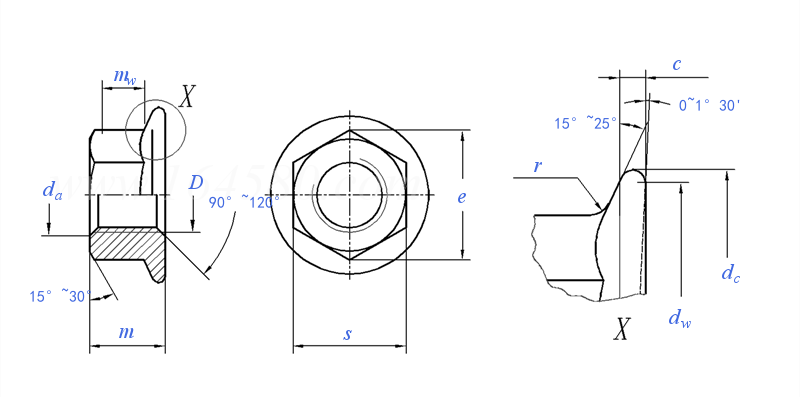

螺纹尺寸			M5	M6	M8	M10	M12	M14	M16	M20
d
P	螺距	粗牙	0.8	1	1.25	1.5	1.75	2	2	2.5
		细牙1	/	/	1	1.25	1.5	1.5	1.5	1.5
		细牙2	/	/	/	-1	-1.25	/	/	/
c	最小值		1	1.1	1.2	1.5	1.8	2.1	2.4	3
da	最小值		5	6	8	10	12	14	16	20
	最大值		5.75	6.75	8.75	10.8	13	15.1	17.3	21.6
dc	最大值		11.8	14.2	17.9	21.8	26	29.9	34.5	42.8
dw	最小值		9.8	12.2	15.8	19.6	23.8	27.6	31.9	39.9
e	最小值		8.79	11.05	14.38	16.64	20.03	23.36	26.75	32.95
m	最大值		5	6	8	10	12	14	16	20
	最小值		4.7	5.7	7.6	9.6	11.6	13.3	15.3	18.9
mw	最小值		2.2	3.1	4.5	5.5	6.7	7.8	9	11.1
s	最大值=公称		8	10	13	15	18	21	24	30
	最小值		7.78	9.78	12.73	14.73	17.73	20.67	23.67	29.67
r	最大值		0.3	0.36	0.48	0.6	0.72	0.88	0.96	1.2

A:产品标准：DIN6923;
B:产品材料等级：碳钢分为4级,6级,8级，10级，304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
C:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
D:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
E：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
