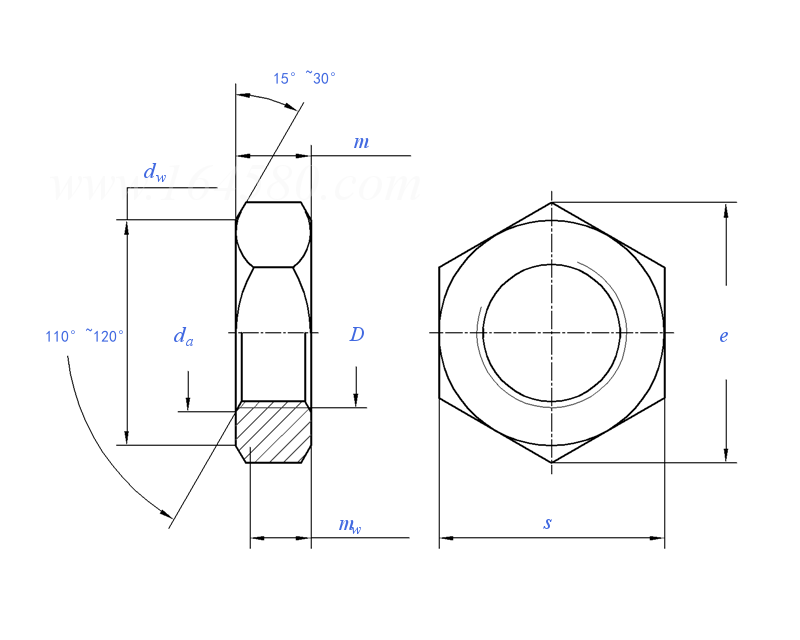

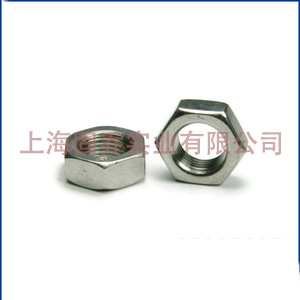

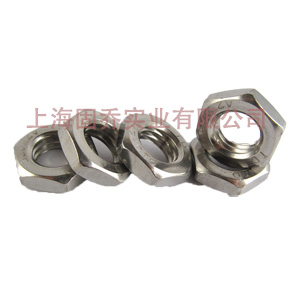

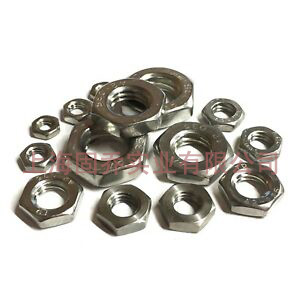

DIN439-1987 带倒角六角薄螺母

单位：mm

螺纹尺寸			M1	M1.2	M1.4	M1.6	(M1.7)	M2	(M2.3)	M2.5	(M2.6)	M3	(M3.5)	M4	M5	M6	(M7)	M8
d
P	螺距	粗牙	0.25	0.25	0.3	0.35	0.35	0.4	0.45	0.45	0.45	0.5	0.6	0.7	0.8	1	1	1.25
		细牙	/	/	/	/	/	/	/	/	/	/	/	/	/	/	/	1
		细牙	/	/	/	/	/	/	/	/	/	/	/	/	/	/	/	/
m	最大值=公称		0.8	1	1.2	1.3	1.4	1.6	1.8	2	2	2.4	2.8	3.2	4	5	5.5	6.5
	最小值		0.55	0.75	0.95	1.05	1.15	1.35	1.55	1.75	1.75	2.15	2.55	2.9	3.7	4.7	5.2	6.14
mw			0.44	0.6	0.76	0.84	0.92	1.08	1.24	1.4	1.4	1.73	2.04	2.32	2.96	3.76	4.16	4.91
s	最大值=公称		2.5	3	3	3.2	3.5	4	4.5	5	5	5.5	6	7	8	10	11	13
	最小值		2.4	2.9	2.9	3.02	3.38	3.82	4.32	4.82	4.82	5.32	5.82	6.78	7.78	9.78	10.73	12.73
e ①	最小值		2.71	3.28	3.28	3.41	3.82	4.32	4.88	5.45	5.45	6.01	6.58	7.66	8.79	11.05	12.12	14.38
	*		-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
千件重(钢制)≈kg			0.03	0.054	0.063	0.076	0.1	0.142	0.2	0.28	0.72	0.384	0.514	0.81	1.23	2.5	3.12	5.2


螺纹尺寸			M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48
d
P	螺距	粗牙	1.5	1.75	2	2	2.5	2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5
		细牙	1	1.5	1.5	1.5	1.5	2	1.5	2	2	2	2	3	3	3	3	3
		细牙	1.25	1.25	/	/	2	1.5	2	/	/	/	/	/	/	/	/	/
m	最大值=公称		8	10	11	13	15	16	18	19	22	24	26	29	31	34	36	38
	最小值		7.64	9.64	10.3	12.3	14.3	14.9	16.9	17.7	20.7	22.7	24.7	27.4	29.4	32.4	34.4	36.4
mw			6.11	7.71	8.24	9.84	11.44	11.92	13.52	14.16	16.56	18.16	19.76	21.92	23.52	25.9	27.5	29.1
s	最大值=公称		17	19	22	24	27	30	32	36	41	46	50	55	60	65	70	75
	最小值		16.73	18.67	21.67	23.67	26.16	29.16	31	35	40	45	49	53.8	58.8	63.1	68.1	73.1
e ①	最小值		18.9	21.1	24.49	26.75	29.56	32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44	71.3	76.95	82.6
	*		-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
千件重(钢制)≈kg			11.6	17.3	25	33.3	49.4	64.4	79	110	165	223	288	393	502	652	800	977

A:产品标准：DIN439.2;
B:产品材料等级：碳钢分为4级,6级,8级，10级，304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
C:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
D:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
E：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
