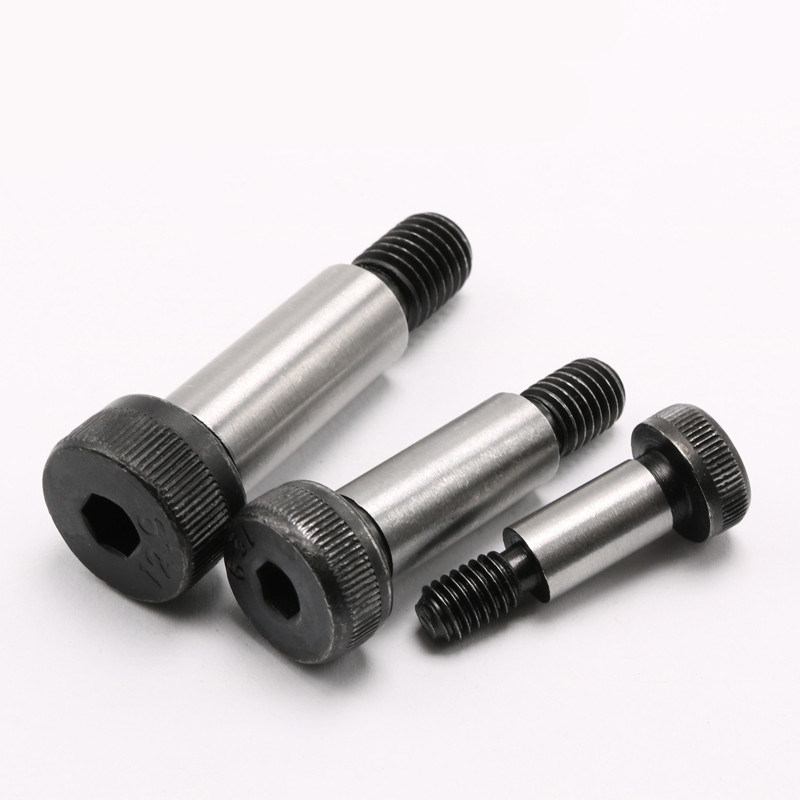

ISO7379内六角圆柱头轴肩螺钉

单位：mm

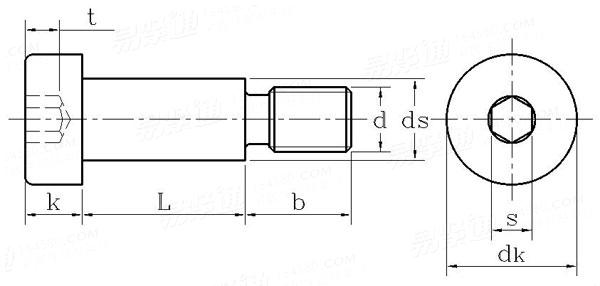

螺纹规格			M5	M6	M8	M10	M12	M16	M20
d
P	螺距		0.8	1	1.25	1.5	1.75	2	2.5
ds	公称		6.5	8	10	13	16	20	25
	最大值		6.487	7.987	9.987	12.984	15.984	19.98	24.98
	最小值		6.451	7.951	9.951	12.941	15.941	19.928	24.928
b	最大值		9.75	11.25	13.25	16.4	18.4	22.4	27.4
	最小值		9.25	10.75	12.75	15.6	17.6	21.6	26.6
dk	平滑头	最大值	10	13	16	18	24	30	36
	滚花头	最大值	10.22	13.27	16.27	18.27	24.33	30.33	36.39
	最小值		9.78	12.73	15.73	17.73	23.67	29.67	35.61
k	最大值		4.5	5.5	7	9	11	14	16
	最小值		4.32	5.32	6.78	8.78	10.73	13.73	15.73
s	公称		3	4	5	6	8	10	12
	最大值		3.08	4.095	5.095	6.095	8.115	10.115	12.142
	最小值		3.02	4.02	5.02	6.02	8.025	10.025	12.032
t	最小值		2.4	3.3	4.2	4.9	6.6	8.8	10

B:产品标准：ISO7379/GB5281;
C:产品材料等级：12.9级，304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
D:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
E:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
F：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
