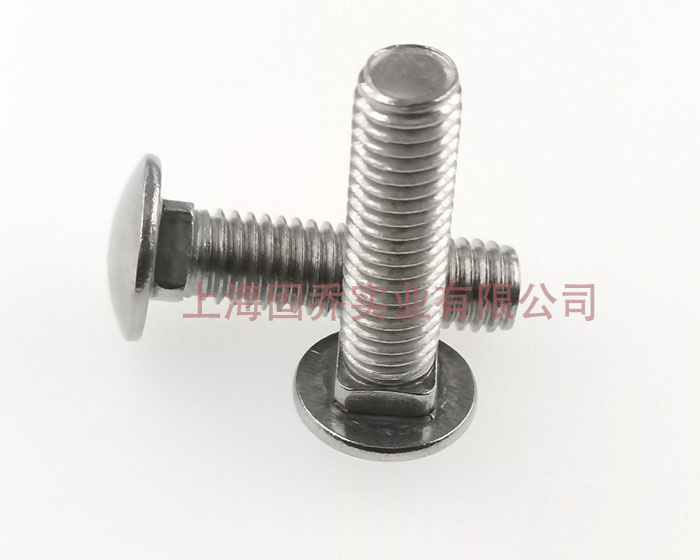

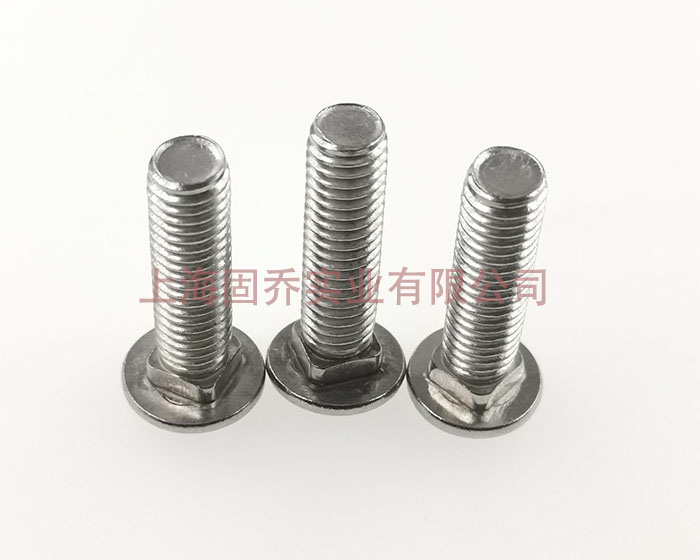

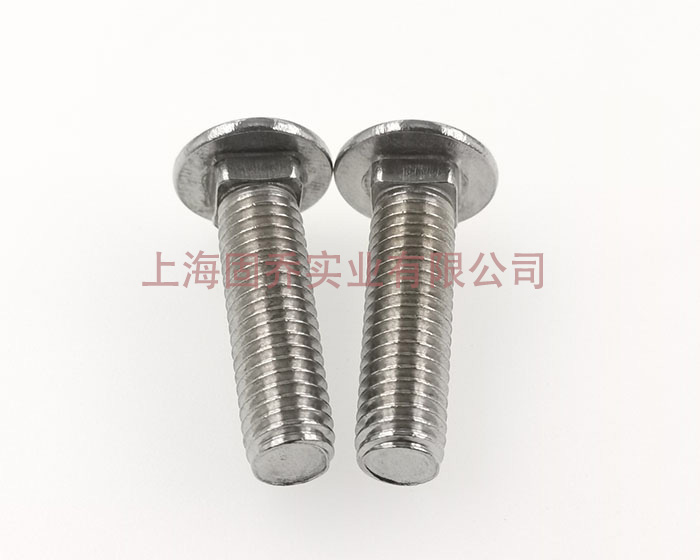

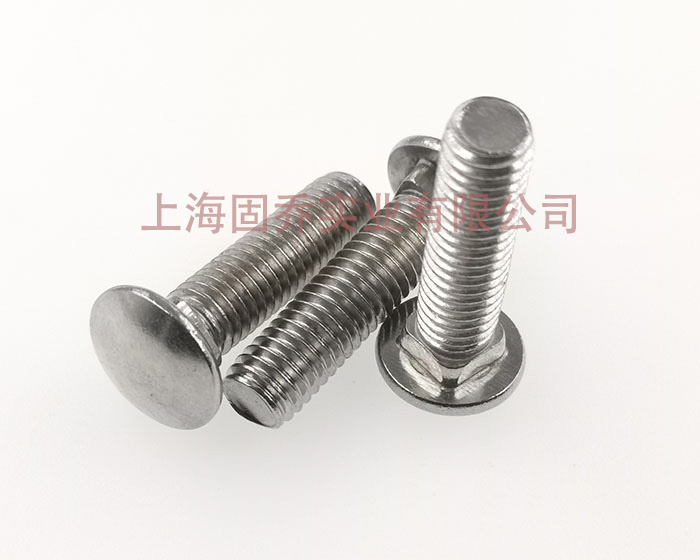

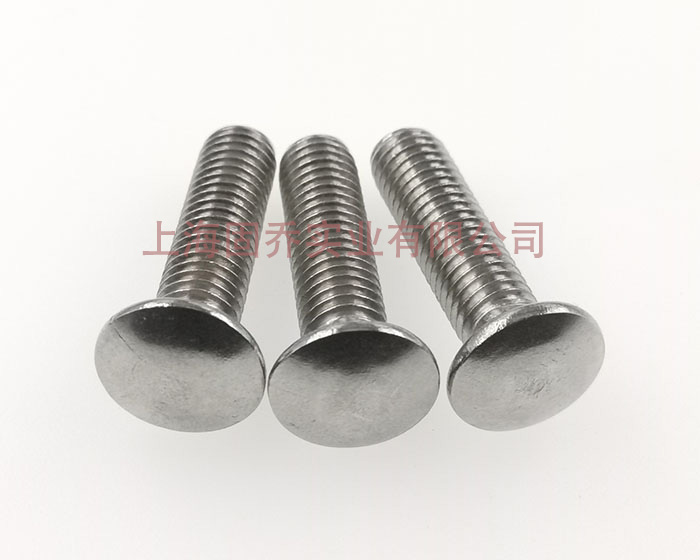

DIN603大半圆头方颈螺栓

单位：mm

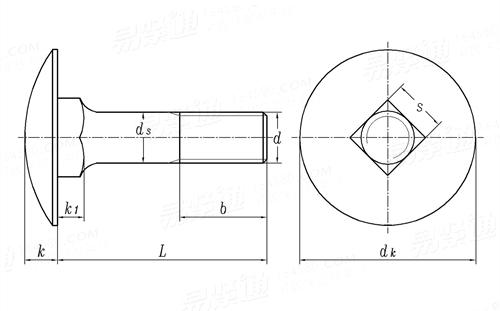

螺纹规格		M5	M6	M8	M10	M12	M16	M20
d
P	螺距	0.8	1	1.25	1.5	1.75	2	2.5
b	L≤125	16	18	22	26	30	38	46
	125＜L≤200	22	24	28	32	36	44	52
	L>200	/	/	41	45	49	57	65
dk	最大值	13.55	16.55	20.65	24.65	30.65	38.8	46.8
	最小值	12.45	15.45	19.35	23.35	29.35	37.2	45.2
ds	最大值	5	6	8	10	12	16	20
	最小值	4.52	5.52	7.42	9.42	11.3	15.3	19.16
k1	最大值	4.1	4.6	5.6	6.6	8.75	12.9	15.9
	最小值	2.9	3.4	4.4	5.4	7.25	11.1	14.1
k	最大值	3.3	3.88	4.88	5.38	6.95	8.95	11.05
	最小值	2.7	3.12	4.12	4.62	6.05	8.05	9.95
s	最大值	5.48	6.48	8.58	10.58	12.7	16.7	20.84
	最小值	4.52	5.52	7.42	9.42	11.3	15.3	19.16

B:产品标准：DIN603;
C:产品材料等级：碳钢分为8.8级，10.9级，12.9级，304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
D:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
E:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
F：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
