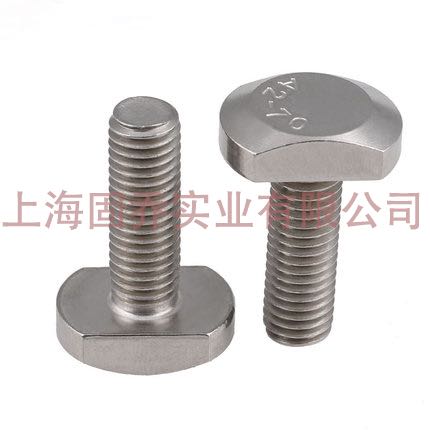

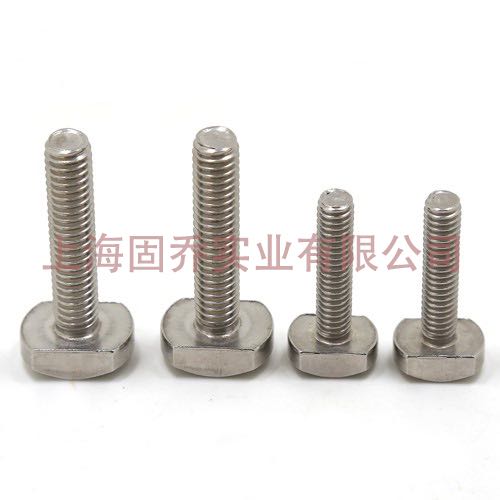

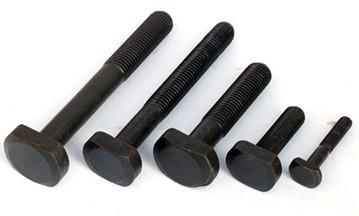

GB37-1988T形槽用螺栓

单位：mm

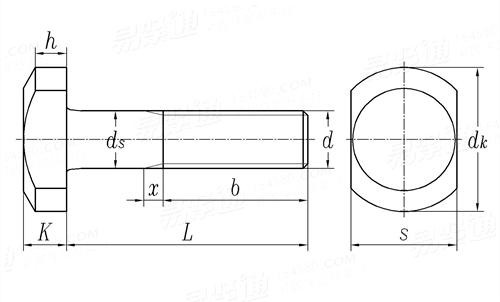

螺纹规格		M5	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
d
P	螺距	0.8	1	1.25	1.5	1.75	2	2.5	3	3.5	3.5	4.5	5
b	L≤125	16	18	22	26	30	38	46	54	66	78	/	/
	125＜L≤200	/	/	28	32	36	44	52	60	72	84	96	108
	L＞200	/	/	/	/	/	57	65	73	85	97	109	121
dk		12	16	20	25	30	38	46	58	75	85	95	105
k	最大值	4.24	5.24	6.24	7.29	8.89	11.95	14.35	16.35	20.42	24.42	28.42	32.5
	最小值	3.76	4.76	5.76	6.71	8.31	11.25	13.65	15.65	19.58	23.58	27.58	31.5
s	最大值=公称	9	12	14	18	22	28	34	44	56	67	76	86
	最小值	8.64	11.57	13.57	17.57	21.16	27.16	33	43	54.8	65.1	74.1	83.8
ds	最大值=公称	5	6	8	10	12	16	20	24	30	36	42	48
	最小值	4.7	5.7	7.64	9.64	11.57	15.57	19.48	23.48	29.48	35.38	41.38	47.38
h		2.8	3.4	4.1	4.8	6.5	9	10.4	11.8	14.5	18.5	22	26
x	最大值	2	2.5	3.2	3.8	4.2	5	6.3	7.5	8.8	10	11.3	12.5

B:产品标准：ISO7380/GB70.2;
C:产品材料等级：碳钢分为8.8级，10.9级，12.9级，304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
D:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
E:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
F：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
