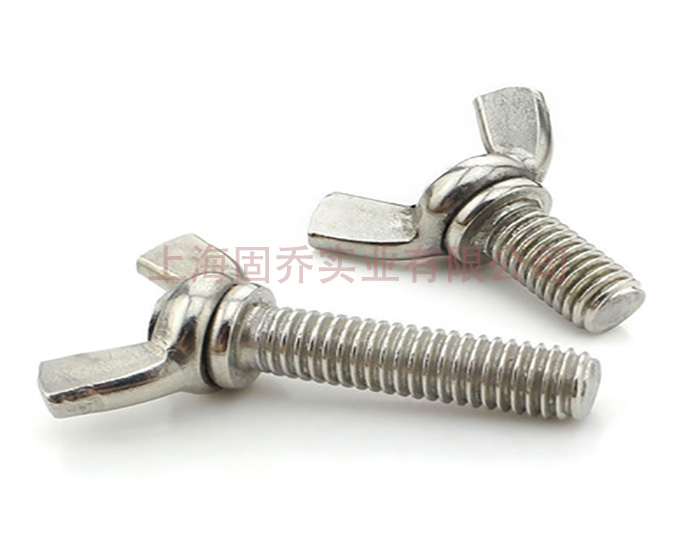

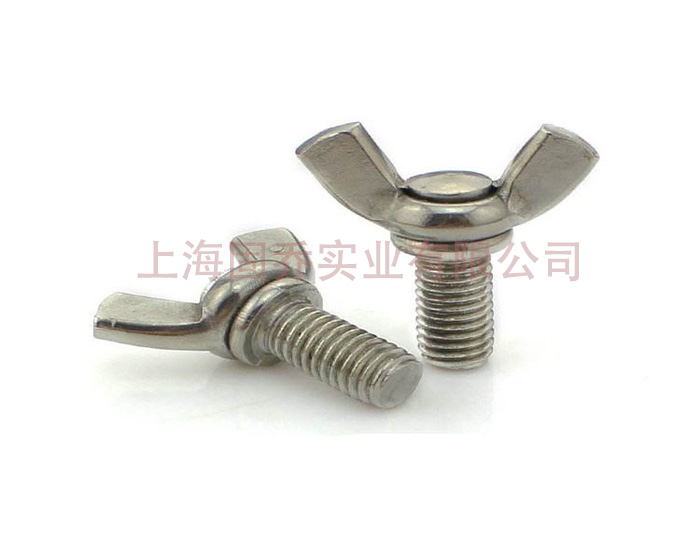

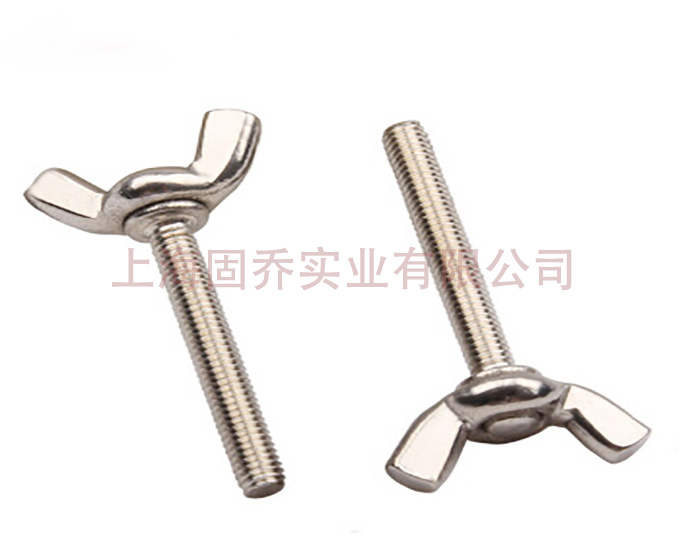

DIN318蝶形螺钉

单位：mm

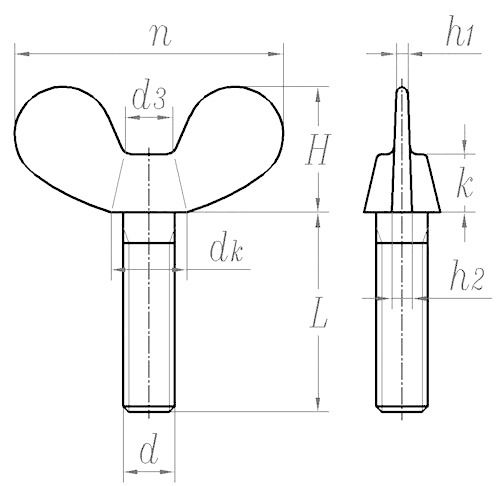

螺纹尺寸 d		M4	M5	M6	M8	M10	M12	M16	M20	M24
螺纹尺寸 d		M4	M5	M6	M8	M10	M12	M16	M20	M24
P	螺距	0.7	0.8	1	1.25	1.5	1.75	2	2.5	3
dk	最大值	8	11	13	16	20	23	29	35	44
dk	最小值	6	8	10	13	17	20	26	32	41
d3	最大值	7	9	11	12.5	16.5	19.5	23	29	37.5
d3	最小值	5.5	7.5	9	10.5	14.5	17.5	21	27	35
n	最大值	20	26	33	39	51	65	73	90	110
n	最小值	18	24	30	36	48	62	70	86	106
h1	最大值	1.9	2.3	2.3	2.8	4.4	4.9	6.4	6.9	9.4
h1	最小值	1.1	1.5	1.5	2	3.6	4.1	5.6	6.1	8.6
h2	最大值	2.3	2.8	3.3	4.4	5.4	6.4	7.5	8	10.5
h2	最小值	1.7	2.3	2.7	3.6	4.6	5.6	6.5	7	9.5
H	最大值	10.5	13	17	20	25	33.5	37.5	46.5	56.5
H	最小值	8.5	11	15	18	23	31	35	44	53.5
k	最大值	4.6	6.5	8	10	12	14	17	21	25
k	最小值	3.2	4	5	6.5	8	10	13	16	20

A:产品标准：DIN318-1999/DIN318-2016;
B:产品材料等级：碳钢分为8.8级，10.9级，12.9级，不锈钢201，304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
C:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
D:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
E：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
