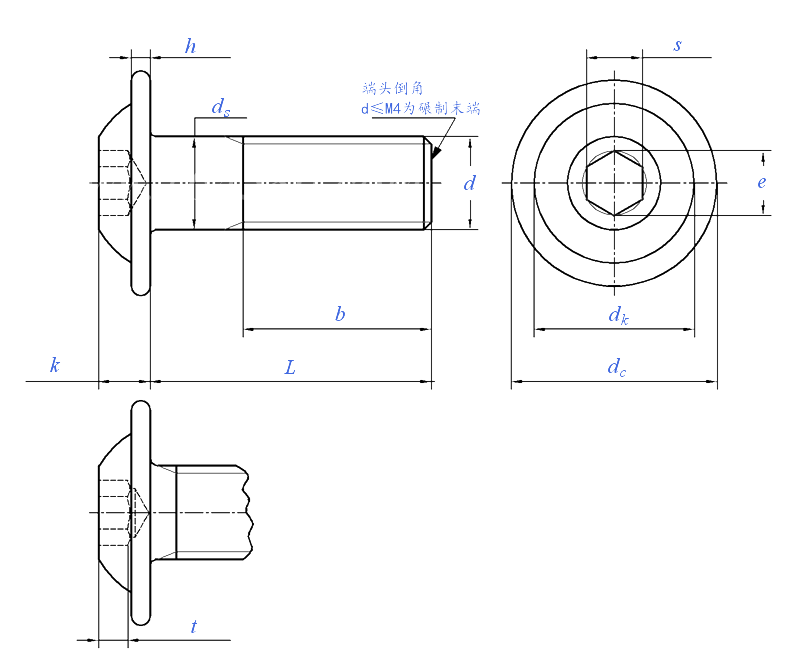

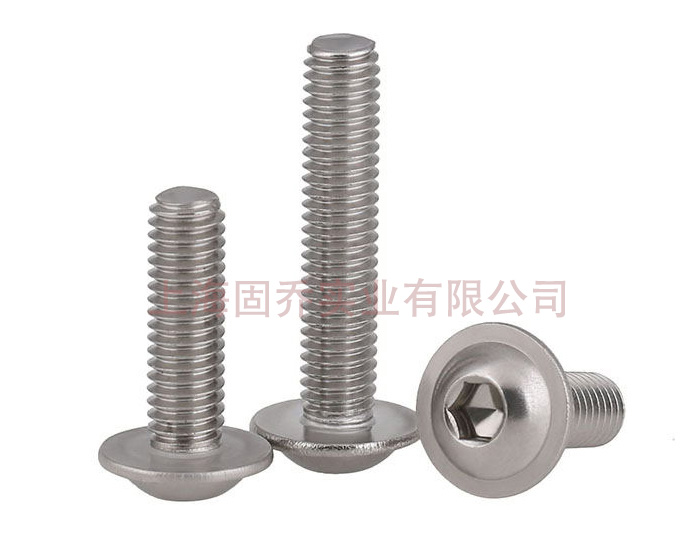

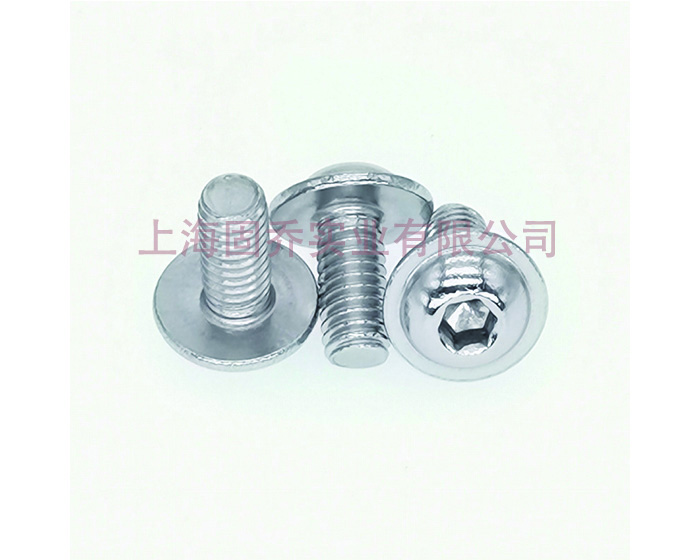

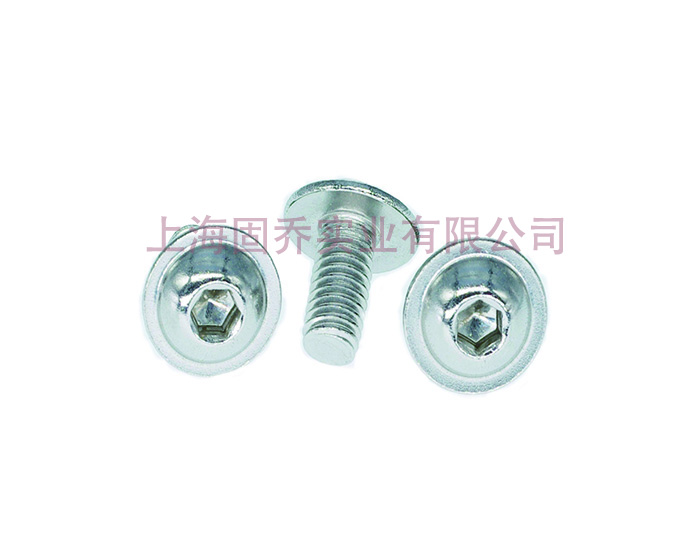

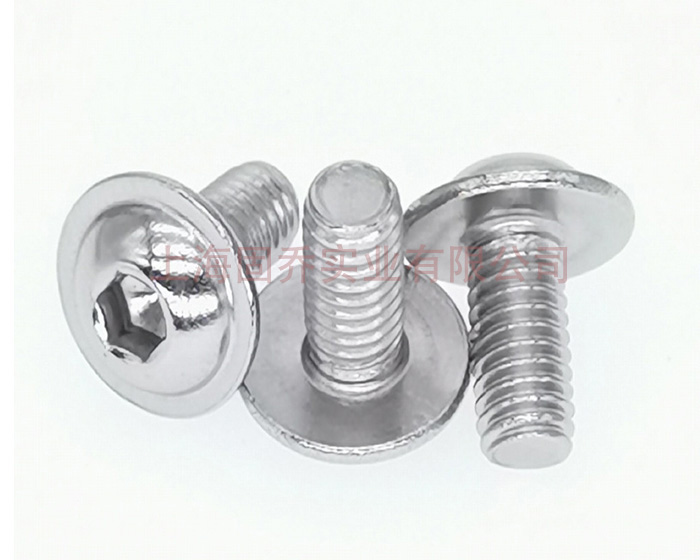

ISO7380.2内六角平圆头带垫螺钉

单位：mm

螺纹规格 d		M3	M4	M5	M6	M8	M10	M12	M16
螺纹规格 d		M3	M4	M5	M6	M8	M10	M12	M16
P	螺距	0.5	0.7	0.8	1	1.25	1.5	1.75	2
b		18	20	22	24	28	32	36	44
h	最大值	0.7	0.8	1	1.2	1.5	2	2.4	2.8
h	最小值	0.55	0.65	0.8	1	1.25	1.7	2.1	2.5
dc	最大值	6.9	9.4	11.8	13.6	17.8	21.9	26	34
dc	最小值	6.32	8.82	11.1	12.9	17.1	21.06	25.16	33
dk	最大值	5.2	7.2	8.8	10	13.2	16.5	19.4	26
dk	最小值	4.9	6.8	8.4	9.6	12.8	16.1	18.9	25.5
ds	最大值	3	4	5	6	8	10	12	16
ds	最小值	2.86	3.82	4.82	5.82	7.78	9.78	11.73	15.73
e	最小值	2.303	2.873	3.443	4.583	5.723	6.863	9.149	11.429
k	最大值	1.65	2.2	2.75	3.3	4.4	5.5	6.6	8.8
k	最小值	1.4	1.95	2.5	3	4.1	5.2	6.24	8.44
s	公称	2	2.5	3	4	5	6	8	10
	最大值	2.08	2.58	3.08	4.095	5.14	6.14	8.175	10.175
	最小值	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025
t	最小值	1.04	1.3	1.56	2.08	2.6	3.12	4.16	5.2
最小拉力载荷(N)	8.8级	3220	5620	9080	12900	23400	37100	53900	100000
最小拉力载荷(N)	10.9级	4180	7300	11800	16700	30500	48200	70200	130000

A:产品标准：ISO7380.2;
B:产品材料等级：碳钢分为8.8级，10.9级，12.9级，不锈钢201，304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
C:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
D:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
E：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
