GB819-1985十字槽沉头螺钉

单位：mm

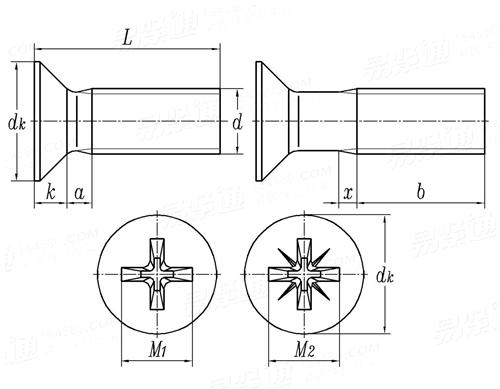

螺纹规格			M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10
d
P	螺距		0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5
a	最大值		0.7	0.8	0.9	1	1.4	1.6	2	2.5	3
b	最小值		25	25	25	25	38	38	38	38	38
dk	理论值	最大值	3.6	4.4	5.5	6.3	9.4	10.4	12.6	17.3	20
	实际值	最大值	3	3.8	4.7	5.5	8.4	9.3	11.3	15.8	18.3
		最小值	2.7	3.5	4.4	5.2	8	8.9	10.9	15.4	17.8
k	最大值		1	1.2	1.5	1.65	2.7	2.7	3.3	4.65	5
x	最大值		0.9	1	1.1	1.25	1.75	2	2.5	3.2	3.8
槽号			0	0	1	1	2	2	3	4	4
M1			1.6	1.9	2.9	3.2	4.6	5.2	6.8	8.9	10
M2			1.8	2	3	3.2	4.6	5.1	6.8	9	10

B:产品标准：GB819;
C:产品材料等级：碳钢分为4.8级,304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
D:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
E:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
F：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
