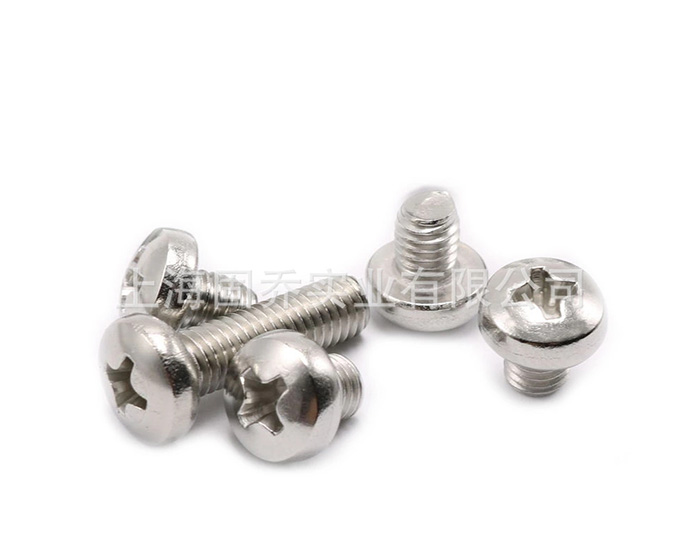

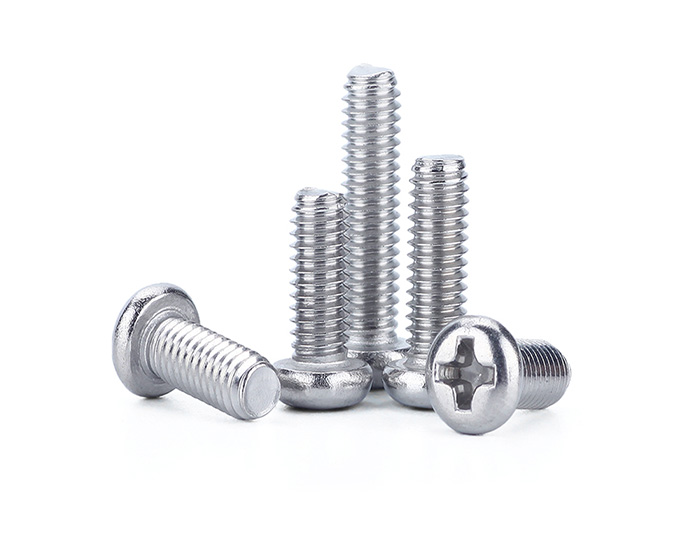

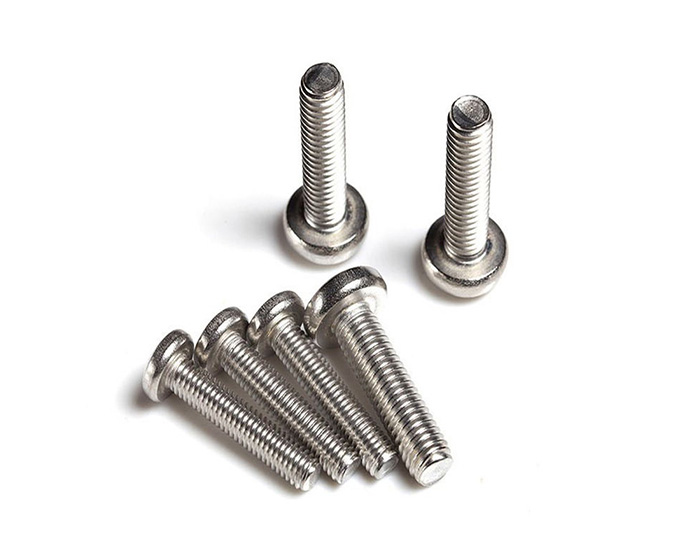

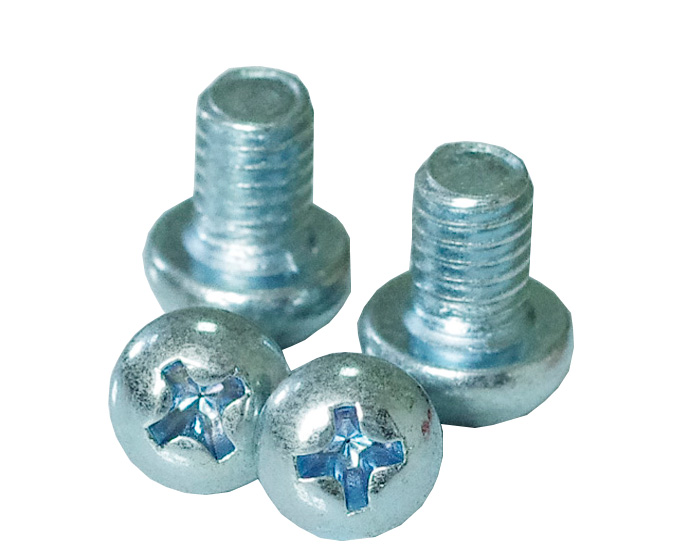

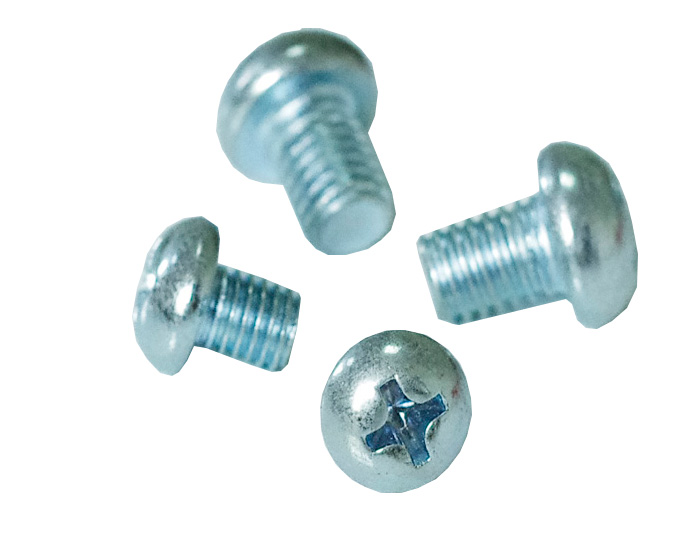

GB818-2016 十字槽盘头螺钉

单位：mm

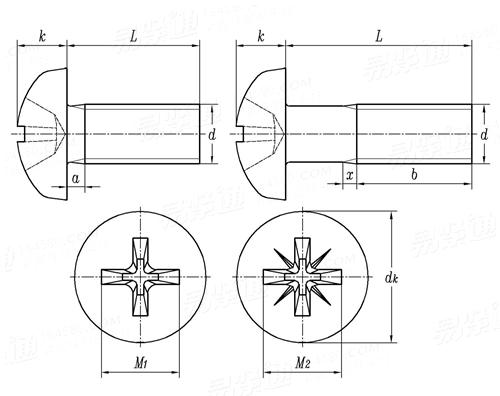

螺纹规格		M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
d
P	螺距	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
b	最小值	25	25	25	25	38	38	38	38	38	38
dk	最大值=公称	3.2	4	5	5.6	7	8	9.5	12	16	20
	最小值	2.9	3.7	4.7	5.3	6.64	7.64	9.14	11.57	15.57	19.48
k	最大值=公称	1.3	1.6	2.1	2.4	2.6	3.1	3.7	4.6	6	7.5
	最小值	1.16	1.46	1.96	2.26	2.46	2.92	3.52	4.3	5.7	7.14
槽号		0	0	1	1	2	2	2	3	4	4

B:产品标准：GB818;
C:产品材料等级：碳钢分为4.8级,304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
D:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
E:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
F：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
