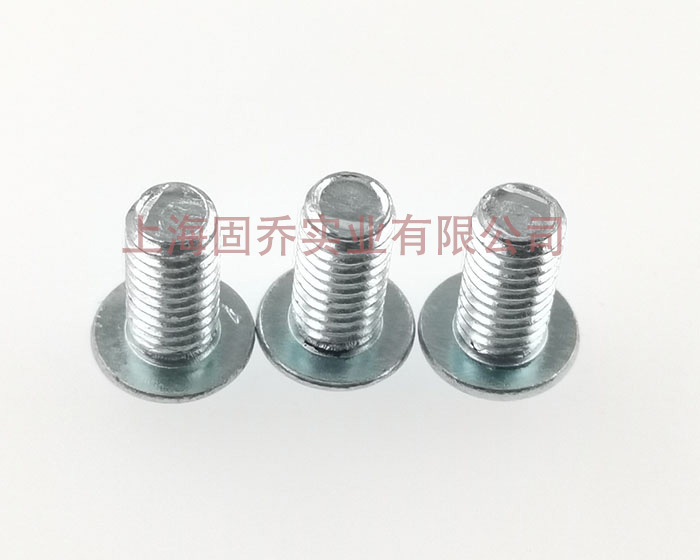

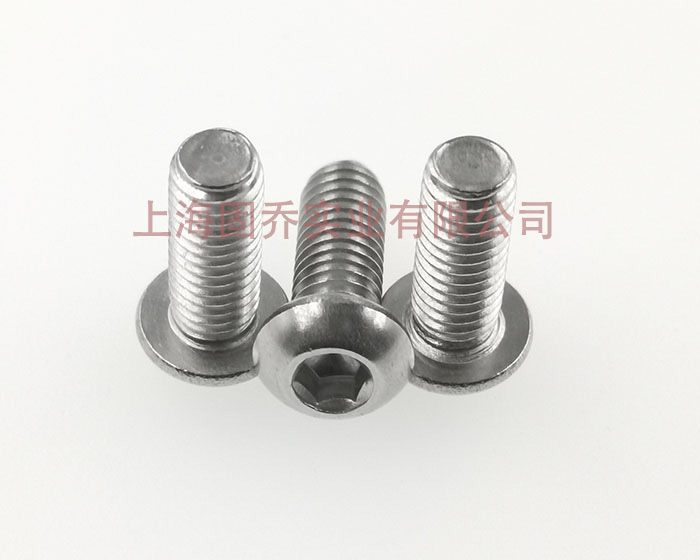

ISO7380-2004内六角圆头螺钉

单位：mm

螺纹规格		M3	M4	M5	M6	M8	M10	M12	M16

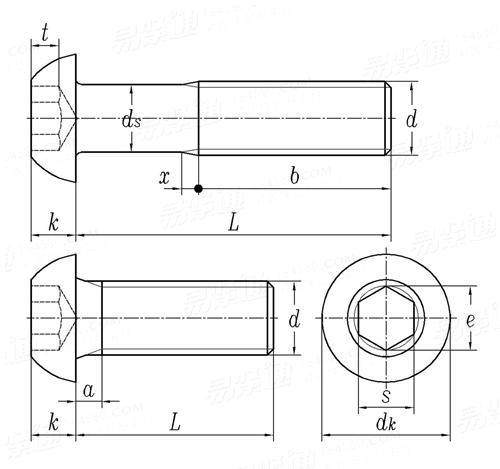

d
P	螺距	0.5	0.7	0.8	1	1.25	1.5	1.75	2
a	最大值	1	1.4	1.6	2	2.5	3	3.5	4
	最小值	0.5	0.7	0.8	1	1.25	1.5	1.75	2
dk	最大值	5.7	7.6	9.5	10.5	14	17.5	21	28
	最小值	5.4	7.24	9.14	10.07	13.57	17.07	20.48	27.48
e ①	最小值	2.303	2.873	3.443	4.583	5.723	6.863	9.149	11.429
k	最大值	1.65	2.2	2.75	3.3	4.4	5.5	6.6	8.8
	最小值	1.4	1.95	2.5	3	4.1	5.2	6.24	8.44
s ①	公称	2	2.5	3	4	5	6	8	10
	最大值	2.08	2.58	3.08	4.095	5.14	6.14	8.175	10.175
	最小值	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025
t	最小值	1.04	1.3	1.56	2.08	2.6	3.12	4.16	5.2
最小拉力载荷(N) ②	8.8级	3220	5620	9080	12900	23400	37100	53900	100000
	10.9级	4180	7300	11800	16700	30500	48200	70200	130000
	12.9级	4910	8506	13800	19600	35700	56600	82400	154000

B:产品标准：ISO7380/GB70.2;
C:产品材料等级：碳钢分为8.8级，10.9级，12.9级，304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
D:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
E:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
F：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
