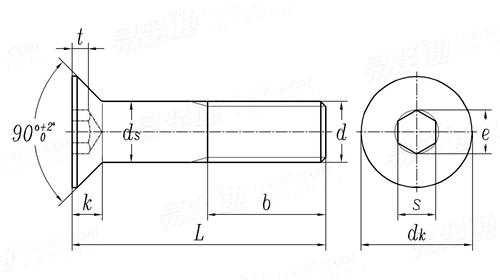

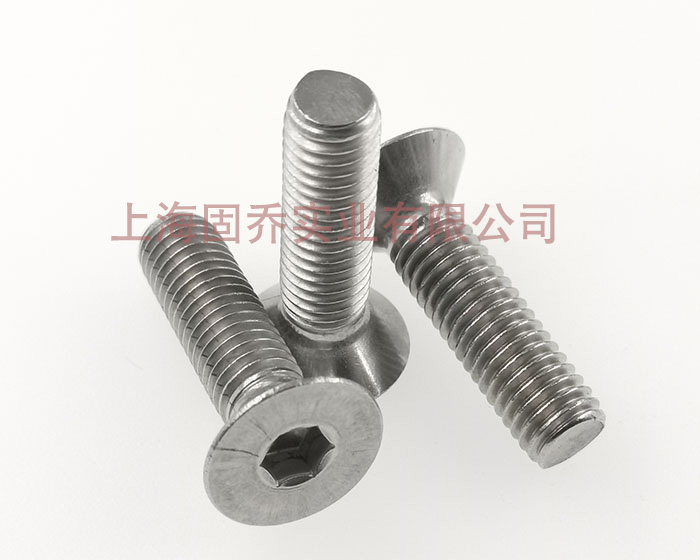

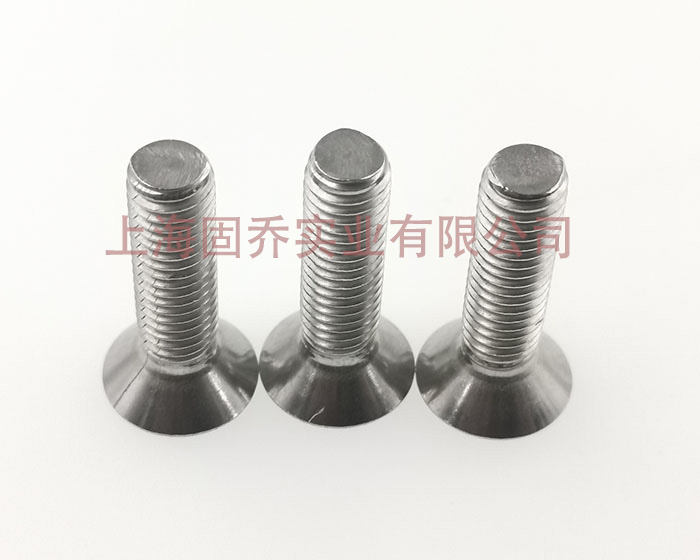

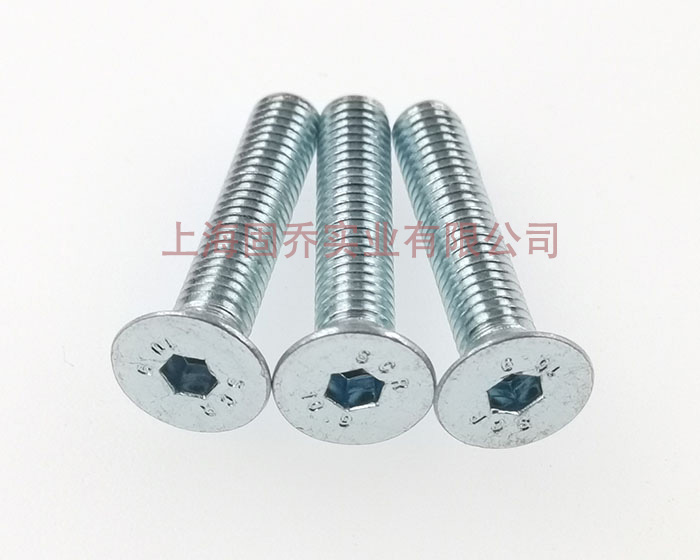

DIN7991内六角沉头螺栓

单位：mm

螺纹规格		M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
d
P	螺距	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
α	tol.(+2)	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	60°	60°
b	L≤125mm	12	14	16	18	22	26	30	34	38	42	46	50	54
	125＜L ≤ 200	/	/	/	24	28	32	36	40	44	48	52	56	60
	L＞200	/	/	/	/	/	45	49	53	57	61	65	69	73
dk	最大值=公称	6	8	10	12	16	20	24	27	30	33	36	36	39
	最小值	5.7	7.64	9.64	11.57	15.57	19.48	23.48	26.48	29.48	32.38	35.38	35.38	38.38
ds	最大值=公称	3	4	5	6	8	10	12	14	16	18	20	22	24
	最小值	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67	21.67	23.67
e	最小值	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	11.43	13.72	13.72	16	16
k	最大值	1.7	2.3	2.8	3.3	4.4	5.5	6.5	7	7.5	8	8.5	13.1	14
s	公称	2	2.5	3	4	5	6	8	10	10	12	12	14	14
	最小值	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	10.025	12.032	12.032	14.032	14.032
	最大值	2.1	2.6	3.1	4.12	5.14	6.14	8.175	10.175	10.175	12.212	12.212	14.212	14.212
t	最大值=公称	1.2	1.8	2.3	2.5	3.5	4.4	4.6	4.8	5.3	5.5	5.9	8.8	10.3
	最小值	0.95	1.55	2.05	2.25	3.2	4.1	4.3	4.5	5	5.2	5.6	8.44	9.87
螺纹长度b		-	-	-	-	-	-	-	-	-	-	-	-	-

B:产品标准：DIN7991/GB70.3/ISO10642;
C:产品材料等级：碳钢分为8.8级，10.9级，12.9级，304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
D:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
E:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
F：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
