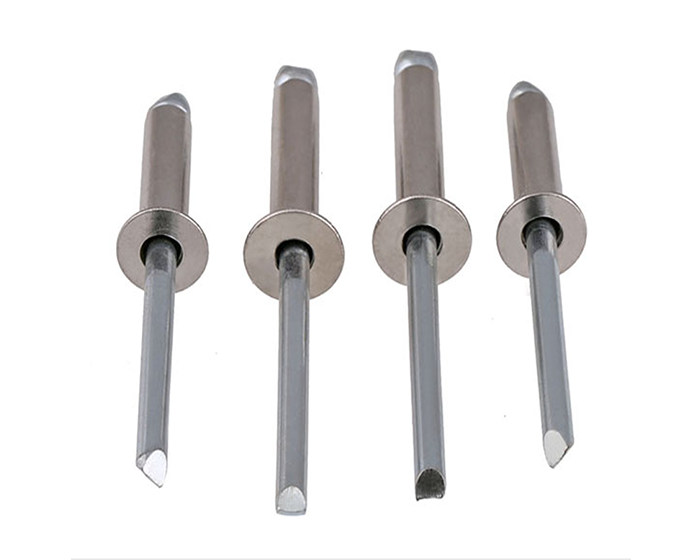

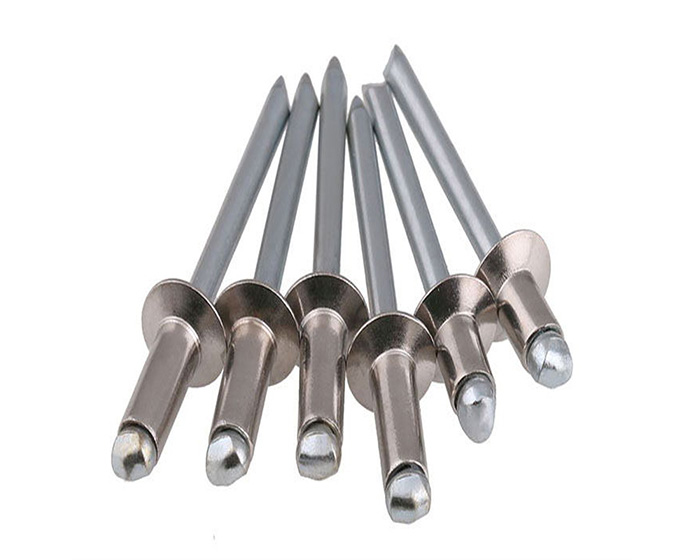

抽芯铆钉（海马铆钉）
单位：mm

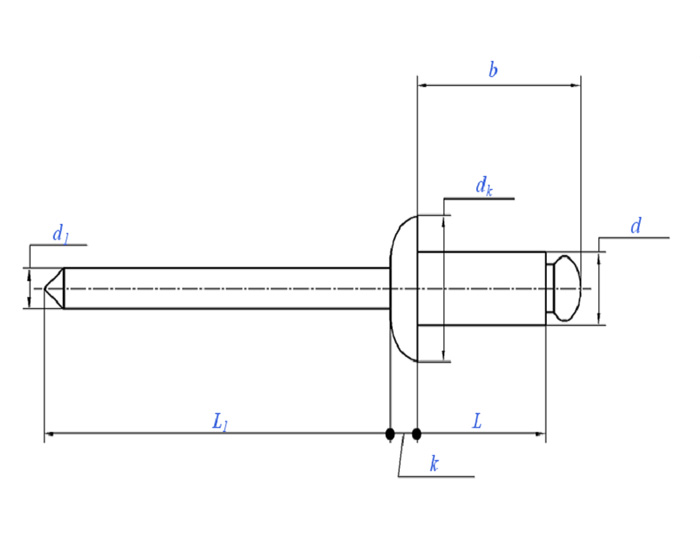

| 公称直径 | Φ2.4 | Φ3 | Φ3.2 | Φ4 | Φ4.8 | Φ5 | Φ6 | Φ6.4 | |
| d | |||||||||
| d | 最大值 | 2.48 | 3.08 | 3.28 | 4.08 | 4.88 | 5.08 | 6.08 | 6.48 |
| 最小值 | 2.25 | 2.85 | 3.05 | 3.85 | 4.65 | 4.85 | 5.85 | 6.25 | |
| dk | 最大值 | 5 | 6.3 | 6.7 | 8.4 | 10.1 | 10.5 | 12.6 | 13.4 |
| 最小值 | 4.2 | 5.4 | 5.8 | 6.9 | 8.3 | 8.7 | 10.8 | 11.6 | |
| k | 最大值 | 1 | 1.3 | 1.3 | 1.7 | 2 | 2.1 | 2.5 | 2.7 |
| d1 | 最大值 | 1.55 | 2 | 2 | 2.45 | 2.95 | 2.95 | 3.4 | 3.9 |
| L1 | 最小值 | 25 | 25 | 25 | 27 | 27 | 27 | 27 | 27 |
| b | 最大值 | L(max)+3.5 | L(max)+3.5 | L(max)+4 | L(max)+4 | L(max)+4.5 | L(max)+4.5 | L(max)+5 | L(max)+5.5 |
