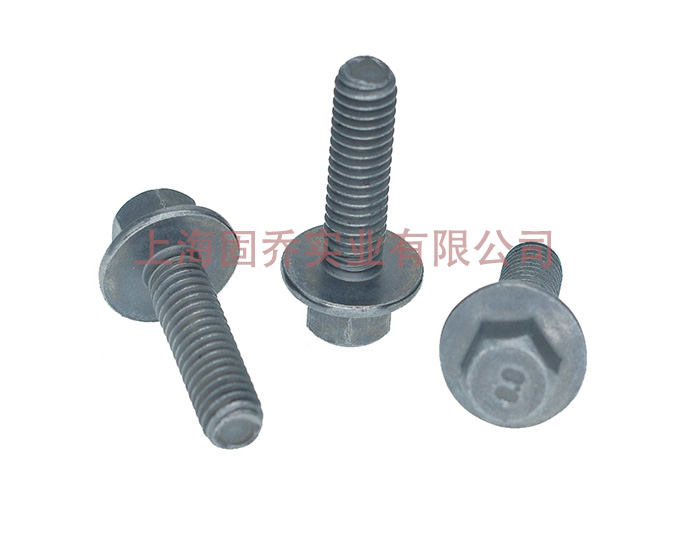

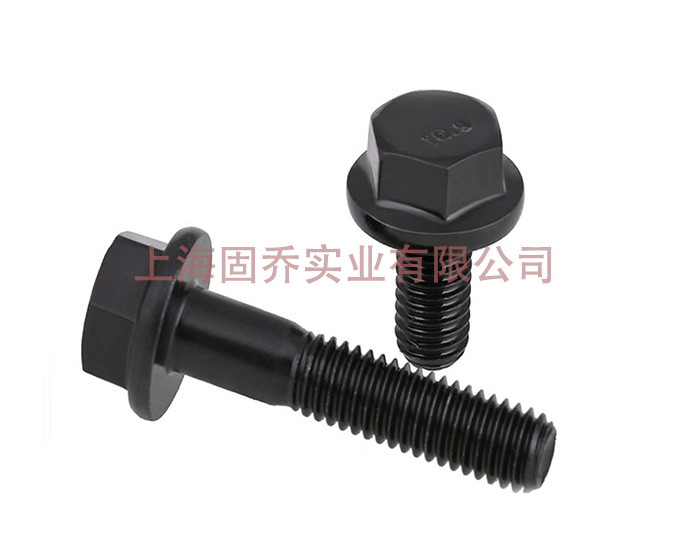

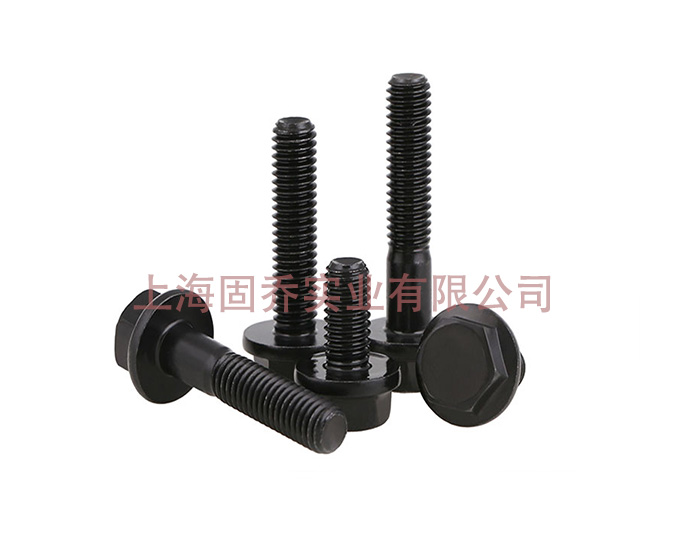

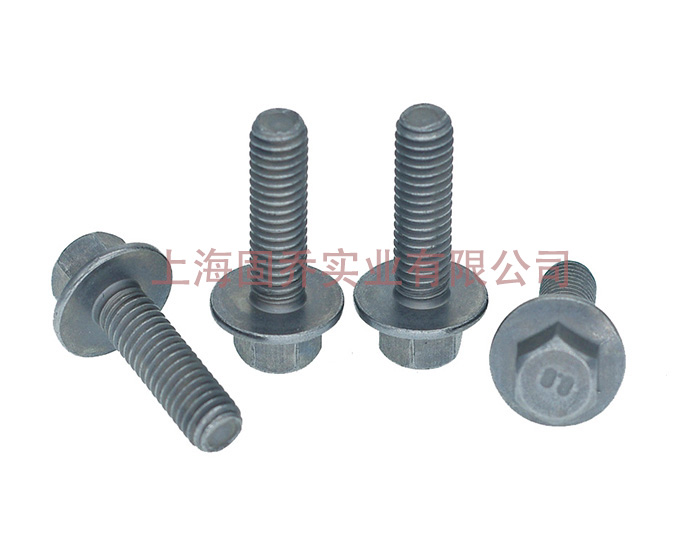

GB5787六角法兰面螺栓

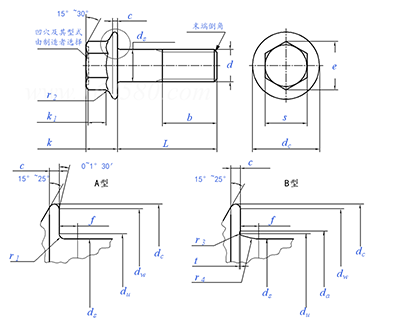

![](/uploads/200306/1-200306152649156.png)
螺纹规格 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | ||
d | |||||||||
P ① | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | |
b | L≤125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | |
125<L≤200 | - | - | 28 | 32 | 36 | 40 | 44 | ||
L>200 | - | - | - | - | - | 53 | 57 | ||
c | 最小值 | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | |
da | A型 | 最大值 | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 |
B型 | 最大值 | 6.2 | 7.4 | 10 | 12.6 | 15.2 | 17.7 | 20.7 | |
dc | 最大值 | 11.4 | 13.6 | 17 | 20.8 | 24.7 | 28.6 | 32.8 | |
ds | 最大值 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | |
最小值 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | ||
du | 最大值 | 5.5 | 6.6 | 9 | 11 | 13.5 | 15.5 | 17.5 | |
dw | 最小值 | 9.4 | 11.6 | 14.9 | 18.7 | 22.6 | 26.4 | 30.6 | |
e | 最小值 | 7.44 | 8.56 | 10.8 | 14.08 | 16.32 | 19.68 | 22.94 | |
f | 最大值 | 1.4 | 2 | 2 | 2 | 3 | 3 | 3 | |
k | 最大值 | 5.6 | 6.8 | 8.5 | 9.7 | 11.9 | 12.9 | 15.1 | |
k1 | 最小值 | 2.3 | 2.9 | 3.8 | 4.3 | 5.4 | 5.6 | 6.7 | |
r1 | 最小值 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | |
r2 | 最大值 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1 | |
r3 | 最小值 | 0.1 | 0.1 | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | |
r4 | 参考 | 3 | 3.4 | 4.3 | 4.3 | 6.4 | 6.4 | 6.4 | |
s | 最大值 | 7 | 8 | 10 | 13 | 15 | 18 | 21 | |
最小值 | 6.64 | 7.64 | 9.64 | 12.57 | 14.57 | 17.57 | 20.48 | ||
t | 最大值 | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.45 | 0.5 | |
最小值 | 0.05 | 0.05 | 0.1 | 0.15 | 0.15 | 0.2 | 0.25 | ||
螺纹长度b | - | - | - | - | - | - | - |
B:产品标准:GB5787/QC184;
C:产品材料等级:碳钢分为8.8级,10.9级,12.9级,304,316,316L,不锈钢2205,2507,H59,H62,钛合金,铝,塑料等等材质;
D:表面处理:白锌,蓝白锌,黑锌,彩锌,彩锌(三价),发黑,锌镍合金,热镀锌,达克罗,镀银,镀铜,镀镍等。
E:应用行业:汽车及汽车新能源,军工航天,船舶重工,医疗器械,食品机械,电子通信设备,风力发电,环保设备,农用机械等等。
F:技术文献;ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等;
